Ankerplatte Edelstahl - für mittlere und große Sonnensegel

ab 25,00 € 35,00 € (28,57% gespart)

inkl. MwSt. zzgl. Versandkosten

Befestigung wählen für:

  • 1987-0005
25,00 € Ankerplatte Edelstahl - für mittlere und große Sonnensegel

Ihre Vorteile im Überblick

  • 3% Skonto bei Vorkasse
  • Premium Montage-Videos für registrierte Shopkunden
  • Rechnungs- & Ratenkauf mit Käuferschutz
BEFESTIGUNG » für große Segel Sonnensegel-Ankerplatte aus Edelstahl stabil und sicher... mehr

BEFESTIGUNG » für große Segel produktunterseite-masten

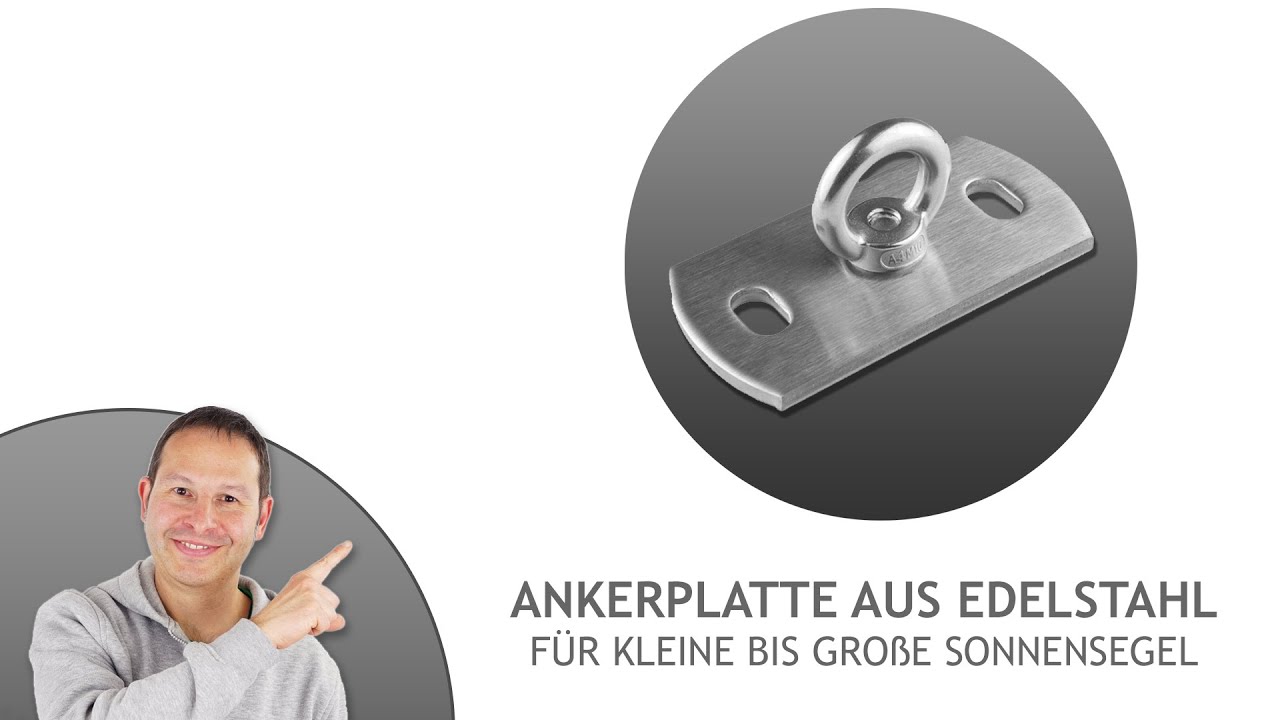

Sonnensegel-Ankerplatte aus Edelstahl stabil und sicher

Ihre Vorteile für den Kauf von Sonnensegel Zubehör bei Pina.

Mit dieser Ankerplatte von Pina Design® kaufen Sie eine grundsolide Halterung für Karabinerhaken, Segelspanner und Tauwerk: die optimale Wandbefestigung für Sonnensegel jeder Größe.

Sie ist unsere am häufigsten verkaufte Wandhalterung, da sie für kleine sowie sehr große Segel einsetzbar und auch flexibel bei der Anbringung und Ausrichtung ist. Sie können diese Ankerplatte waagerecht oder senkrecht verbauen und je nach Bedarf die Augschraube zur optimalen Befestigung des Segels passgenau ausrichten und fest verschrauben.
Dank verlängerter Aussparungen für die Schrauben können Sie Ungenauigkeiten beim Bohren leicht korrigieren.




  • stabil & witterungsbeständig - Ankerplatte aus rostfreiem Edelstahl
  • flexibel in der Verankerung - Augschraube individuell ausrichtbar
  • einfacher Einbau - verlängerte Aussparungen zur optimalen Ausrichtung



Unterschiede zu vergleichbaren Produkten


Gestanzte Platte Gelaserte Platte
- abgerundete Ecken - gerader scharfer Schnitt
- keine Rückstände - an den Kanten u. U. mit Rückständen, nachpolieren
- heißes weiches Edelstahl - wird am kalten Edelstahl vollzogen, wassergekühlt, da heißer schnitt






Ausführung für Beton - mit Fixankern

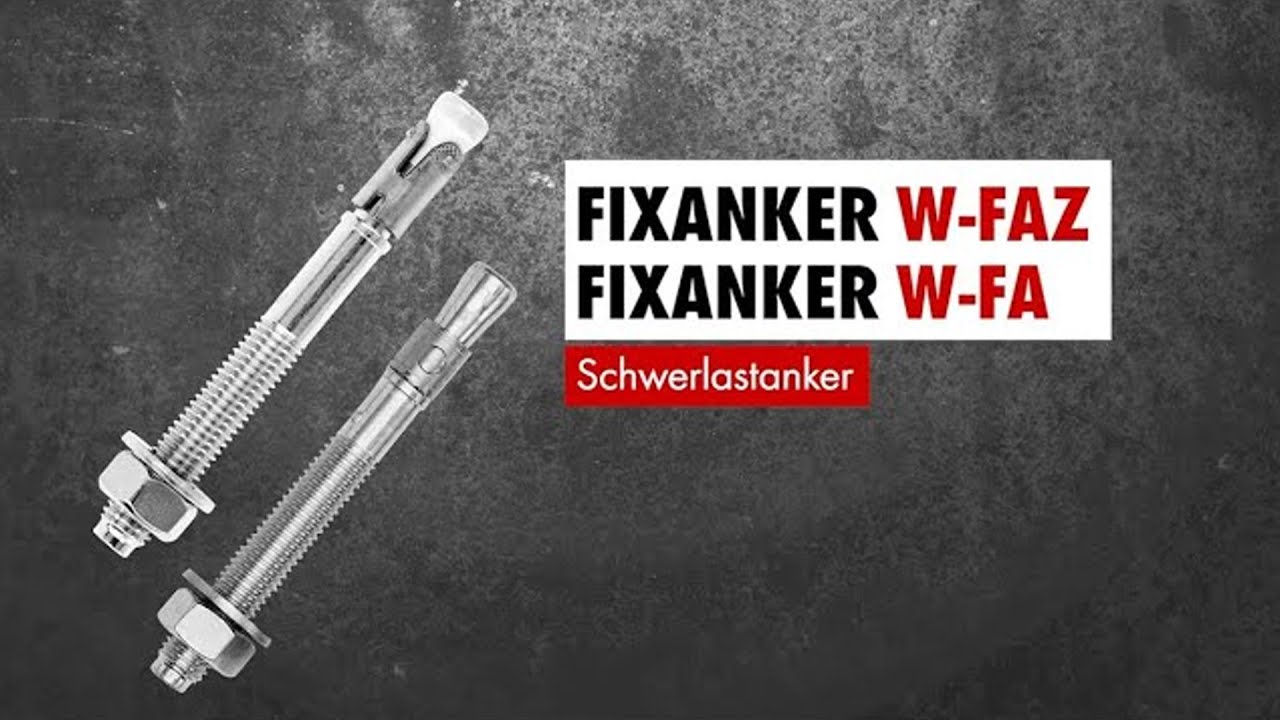

Die Ankerplatte wird Ihnen mit 2x Bolzenanker von dem deutschen Profi-Hersteller Würth geliefert. Mit diesen Hochleistungsankern bekommen Sie eine tragfähige Befestigung zur Montage Ihres Sonnensegels für Beton und druckfestem Naturstein.

Diese Fixanker sind aus aus Edelstahl A4 und hat eine ETA-99/0011 für Einzelbefestigung, gerissenen und ungerissenen Beton und druckfestem Naturstein - Naturstein mit dichtem Gefüge.

Bolzenanker sind einsetzbar für:

  • gerissenen und ungerissenen Beton
  • druckfestem Naturstein - Naturstein mit dichtem Gefüge

Lieferumfang

  • 3-Punkt Wandbefestigung aus Edelstahl
  • 2x M10 Fixanker W-FAZ  aus Edelstahl A4






Ausführung für Mauerwerk - mit Injektionskleber & Gewindestangen mit Siebhülsen

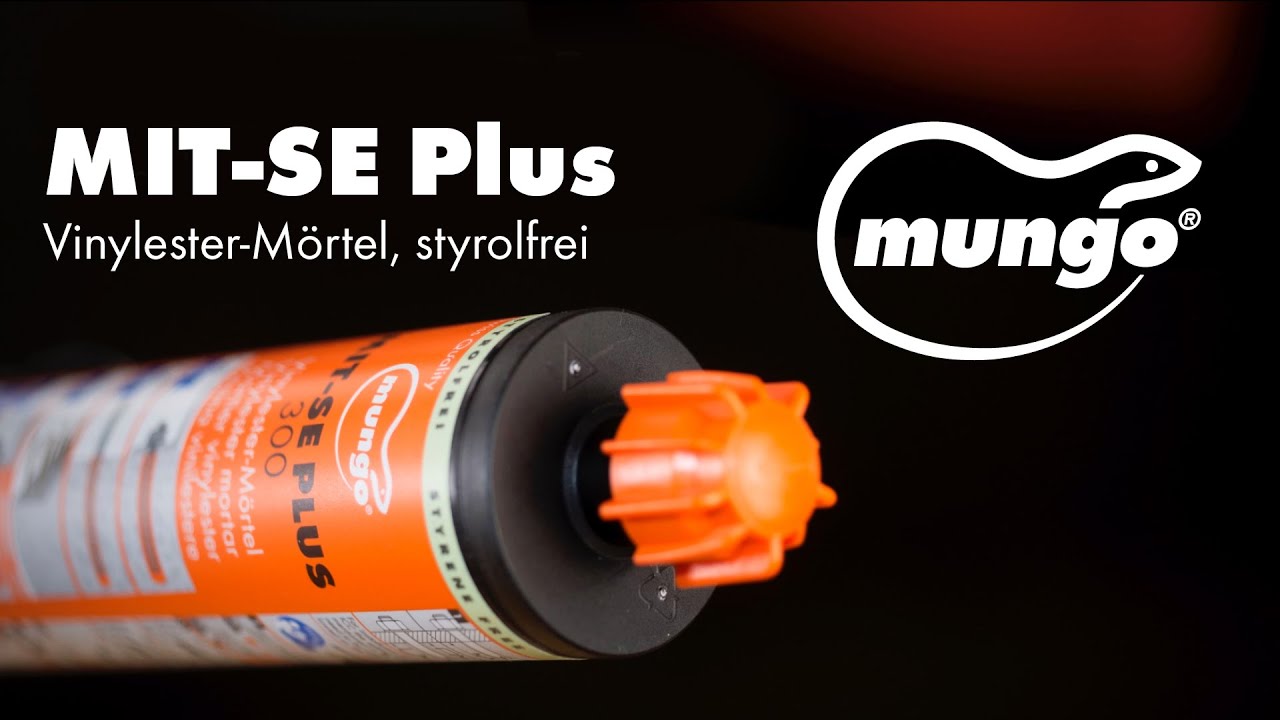

Zu dem Injektionskleber von Mungo® für Beton, Vollziegel, Lochstein und Leichtbeton sowie Kalksandstein werden Ihnen passend 2x Gewindestangen inkl. passender Siebhülsen zur sicheren Befestigung in fast jedem Mauerwerk mitgeliefert.

Der Injektionskleber reicht je nach Bausubstanz (bei Hohlziegel ist der Verbrauch höher als bei Beton) für 4-6 Bohrlöcher.

Gewindestangen und Injektionskleber sind einsetzbar für:

  • Beton C20/25 - Druckfestigkeit 25 N/mm²
  • Vollziegel
  • Lochstein - Hochlochziegel, Kalksandstein
  • Leichtbeton - Gasbeton, Porenbeton, Bims
  • Kalksandstein

Tipp: Wenn Sie den Injektionskleber bei Klinker einsetzen, sollten Sie besonders auf die richtige Platzierung des Klebers achten. Es besteht die Gefahr, dass er sich komplett in den Zwischenraum des Klinkers schiebt, wenn nach dem Bohren, Säubern und Kleben die Gewindestange reingesetzt wird.

Lieferumfang:

  • Ankerplatte aus Edelstahl
  • Injektionskleber von Mungo® - MIT-SE Plus Vinylester-Mörtel, styrolfrei
  • Inklusive Stabmischer
  • 2x M10/120mm Gewindestange mit Hutmutter und 2x Unterlegscheibe aus Edelstahl
  • 2x Siebhülse 16x85

Siebhülsen - mehr Sicherheit & geringerer Verbrauch von Injektionsmörtel

Siebhülsen sind bei der Verankerung von Gewindestangen mit Injektionsmörtel in Hohlkammer- und Lochsteinen unerlässlich. Ohne Siebhülsen würde der Verbundmörtel ungehindert in den Hohlräumen des Mauerwerks ausbreiten und keinen optimalen halt für die Gewindestange bieten.

Vorher in das Bohrloch eingesetzt, können Sie anschließend sparsam und effektiv den Injektionsmörtel in die Siebhülse einspritzen - bester Halt & keine Verschwendung.







Ausführung für Mauerwerk - mit 2x Ankerplatte, 4x Gewindestangen mit Siebhülsen und Injektionskleber

Sie haben möchten wandseitig 2 Ankerplatten für Ihr Sonnensegel befestigen?  Zu dem Injektionskleber von Mungo® für Beton, Vollziegel, Lochstein und Leichtbeton sowie Kalksandstein werden Ihnen passend 4x Gewindestangen inkl. passender Siebhülsen zur sicheren Befestigung in fast jedem Mauerwerk mitgeliefert.

Der Injektionskleber reicht je nach Bausubstanz (Bei Hohlziegel ist der Verbrauch höher als bei Beton) für 4-6 Bohrlöcher.

Lieferumfang:

  • 2x Ankerplatte aus Edelstahl
  • 4x Gewindestange mit Hutmutter und Unterlegscheibe aus Edelstahl
  • 4x Siebhülse 16x85

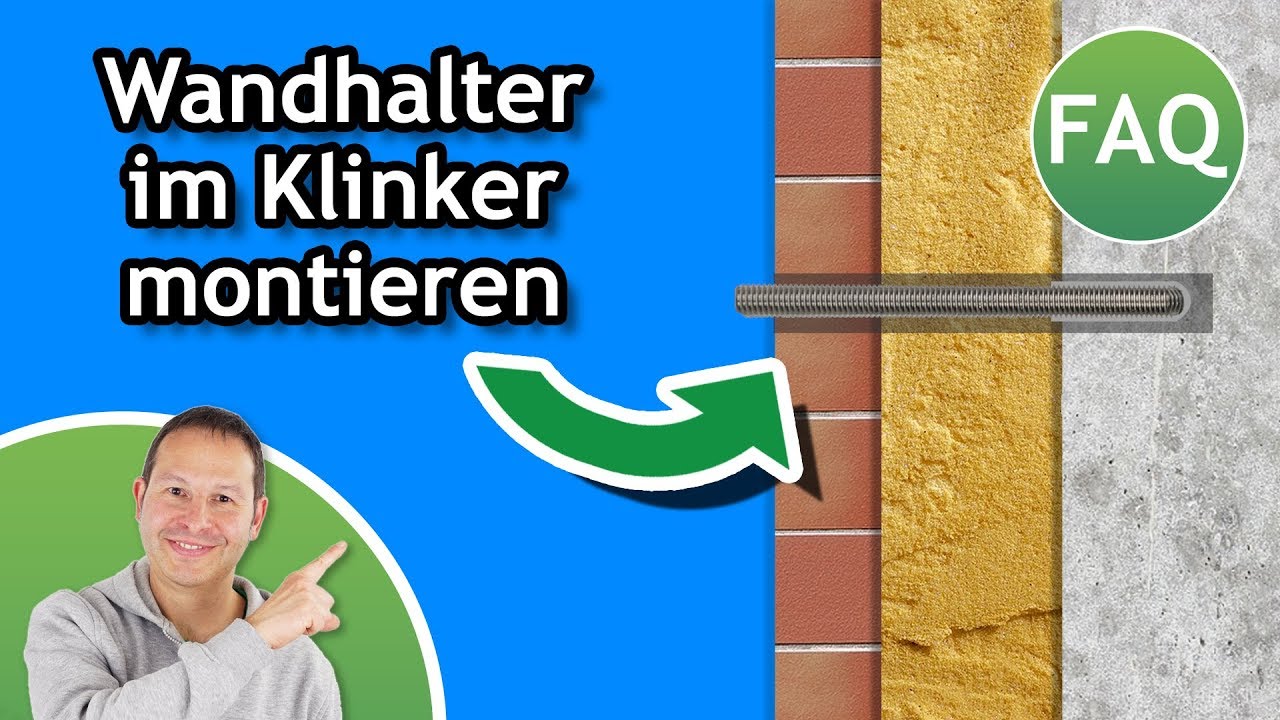

Ausführung für zweischaliges Mauerwerk - mit Injektionskleber & Gewindestangen mit Siebhülsen

Zu dem Injektionskleber von Mungo® für Beton, Vollziegel, Lochstein und Leichtbeton sowie Kalksandstein werden Ihnen passend 2x Gewindestangen inkl. passender Siebhülsen zur sicheren Befestigung in zweischaligem Mauerwerk mitgeliefert.

Der Injektionskleber reicht je nach Bausubstanz (bei Hohlziegel ist der Verbrauch höher als bei Beton) für 1-2 Bohrlöcher, wegen der extremen Bohrlochlänge.

350mm oder 400mm Gewindestange?

Die passende Länge können Sie wie folgt für sich berechnen:

  • ca. 15-20mm (für Ankerplatte+ Gewinde für Hutmutter) + Vormauerschale (Ihr Klinker etc.) + Dämmschicht/Luftschicht + mind. ca. 130mm (im hinteren Mauerwerk)

Sollte die Gewindestange zu lang sein, können Sie sie mit einer Metallsäge kürzen, leicht entgraten und diesen Teil zuerst im Bohrloch verankern.

Bohrlochtiefe

  • Vormauerschale (Ihr Klinker etc.) + Dämmschicht/Luftschicht + mind. ca. 130mm (im hinteren Mauerwerk) + 5mm

Tipp:

Den Teil der Siebhülse, der sich in der Dämmschicht bzw. Luftschicht befindet, mit Klebeband abkleben. Die Mauerwerksschalen werden besser verbunden, ohne dass der Kleber in die Luftschicht gelangt.

Gewindestangen und Injektionskleber sind einsetzbar für:

  • Beton C20/25 - Druckfestigkeit 25 N/mm²
  • Vollziegel
  • Lochstein - Hochlochziegel, Kalksandstein
  • Leichtbeton - Gasbeton, Porenbeton, Bims
  • Kalksandstein

Tipp: Wenn Sie den Injektionskleber bei Klinker einsetzen, sollten Sie besonders auf die richtige Platzierung des Klebers achten. Es besteht die Gefahr, dass er sich komplett in den Zwischenraum des Klinkers schiebt, wenn nach dem Bohren, Säubern und Kleben die Gewindestange reingesetzt wird.

Lieferumfang:

  • Ankerplatte aus Edelstahl
  • 2x Injektionskleber von Mungo® - MIT-SE Plus Vinylester-Mörtel, styrolfrei
  • Inklusive Stabmischer

Je nach Auswahl

  • 2x M12/350mm Gewindestange mit Hutmutter und 2x Unterlegscheibe aus Edelstahl
  • 2x Siebhülse 20x200

oder

  • 2x M12/400mm Gewindestange mit Hutmutter und 2x Unterlegscheibe aus Edelstahl
  • 2x Siebhülse 20x200

Siebhülsen - mehr Sicherheit & geringerer Verbrauch von Injektionsmörtel

Siebhülsen sind bei der Verankerung von Gewindestangen mit Injektionsmörtel in Hohlkammer- und Lochsteinen unerlässlich. Ohne Siebhülsen würde der Verbundmörtel ungehindert in den Hohlräumen des Mauerwerks ausbreiten und keinen optimalen halt für die Gewindestange bieten.

Vorher in das Bohrloch eingesetzt, können Sie anschließend sparsam und effektiv den Injektionsmörtel in die Siebhülse einspritzen - bester Halt & keine Verschwendung.




Ausführung für Holz - mit Holzschrauben

Mit dieser Ankerplatte von Pina Design® mit 2x 10er-Holzschrauben haben Sie eine sichere Befestigung für Ihr Holzhaus, für Ihre stabilen Dachsparren oder Holzpfosten für Karabinerhaken, Segelspanner und Tauwerk: die optimale Wandbefestigung für Sonnensegel jeder Größe.

Holzschrauben sind einsetzbar für:

  • stabile und flächige Holzpfosten und Dachsparren

Lieferumfang:

  • Ankerplatte aus Edelstahl
  • 2x Holzschrauben 10/80mm und 2x Unterlegscheibe aus Edelstahl

Tipp:

Bohren Sie vor:
  •  10/80mm-Holzschraube = mit einem 8mm-Bohrer ca. 7cm*
*Angaben für Hartholz. Bei weichem Holz entsprechend weniger.


Wählen Sie Ihre Befestigung passend zu Ihrem Mauerwerk!








Ausführung mit Ankerplatte - ohne -



Lieferumfang:

  • Ankerplatte aus Edelstahl






Technische Details

Ankerplatte

Platte

  • Edelstahl V2A, einseitig geschliffen
  • gestanzt
  • Länge in mm: 120
  • Breite in mm: 60
  • Lochabstände mm: 80
  • Lochabstand innen mm: 18
  • Plattendicke in mm: 6
Augschraube, verschraubt
  • Edelstahl V4A, geschliffen
  • D: 10mm
  • B: 25mm
  • Gewinde: M10

Ausführung Fixanker

Dübeldurchmesser metrisch

M10

Dübellänge (l)

100 mm

Befestigungshöhe (t fix)

20 mm

Befestigungshöhe max. reduziert (t fix ,red)

40 mm

Schlüsselweite

17 mm

Bohrernenndurchmesser (d 0)

10 mm

Bohrlochtiefe (h 1)

75 mm

Bohrlochtiefe reduziert (h 1,red)

55 mm

Effektive Verankerungstiefe (h ef)

60 mm

Effektive Verankerungstiefe reduziert (h ef,red)

40 mm

Werkstoff

Edelstahl A4

Drehmoment beim Verankern (T inst)

35 Nm

Durchgangsloch im anzuschließenden Bauteil (d f)

12 mm

Ausführung mit Injektionskleber & Gewindestangen

2x Gewindestangen

  • Edelstahl
  • L: 120mm
  • Gewinde: M10
  • 2x Hutmutter & Unterlegscheibe aus Edelstahl

Fischer Siebhülse FIS H 16x85

  • Bohrernenndurchmesser    16 mm
  • min. Bohrlochtiefe           95 mm
  • min. Verankerungstiefe    85 mm



Ausführung mit Holzschrauben
  • Edelstahl
  • L: 80mm
  • Gewinde: 10
  • Unterlegscheibe aus Edelstahl

Die Edelstahlplatte ist mit einer Schutzfolie gegen Kratzer geschützt. Lösen Sie die Augschraube von der Ankerplatte und ziehen Sie die Schutzfolie ab. Nutzen Sie dafür keinen metallischen Gegenstand;)

Angebote: Jubiläumspreis %
Größenempfehlung: große Sonnensegel
Weiterführende Links zu "Ankerplatte Edelstahl - für mittlere und große Sonnensegel"
Technische Daten mehr


Produktinformationen zum Fixanker



Anwendungen:

Einzelbefestigung mit Zulassung

Normalbeton C20/25 bis C50/60 (gerissener und ungerissener Beton, Erdbeben C1und C2)

Z.B. zur Befestigung von Metallkonstruktionen, Metallprofilen, Konsolen, Fußplatten, Stützen, Kabeltrassen, Rohrleitungen, Geländern, Holzkonstruktionen, Balken etc.

Zugelassen für:


• Beton C20/25, Druckfestigkeit 25 N/mm²
• Naturstein mit dichtem Gefüge

Einzelbefestigung ohne Zulassung:

• Einsetzbar in Beton < C20/25 und druckfestem Naturstein

Leistungsnachweis

  • Zulassung ETA-99/0011 für Einzelbefestigung, Option 1, gerissener und ungerissener Beton, Erdbeben C1 und C2 (M8 - M20)
  • Feuerwiderstand (M8 - M16): F30, F60, F90 und F120; Brandbeanspruchung nach DIN 4102-2:1977-09 (ETK - Einheitstemperaturzeitkurve)
  • Feuerwiderstand: R30, R60, R90 und R120; TR020 (in ETA-99/0011 enthalten)

Technische Details:

Dübeldurchmesser metrisch

M10

Dübellänge (l)

100 mm

Befestigungshöhe (t fix)

20 mm

Befestigungshöhe max. reduziert (t fix ,red)

40 mm

Schlüsselweite

17 mm

Bohrernenndurchmesser (d 0)

10 mm

Bohrlochtiefe (h 1)

75 mm

Bohrlochtiefe reduziert (h 1,red)

55 mm

Effektive Verankerungstiefe (h ef)

60 mm

Effektive Verankerungstiefe reduziert (h ef,red)

40 mm

Werkstoff

Edelstahl A4

Drehmoment beim Verankern (T inst)

35 Nm

Durchgangsloch im anzuschließenden Bauteil (d f)

12 mm



Technische Daten zum Injektionskleber von Mungo MIT-SE Plus Vinylester-Mörtel, styrolfrei

Zulassungen

ZUlassungen MIT-SE Plus Vinylester-Mörtel, styrolfrei

Detail Informationen

technische-infos-injektionskleber

Montageanleitungen mehr

Schwerlastanker



Montageanleitung für Injektionskleber & Gewindestangen



Grunsätzlicher Hinweis zur Montage

Eine genaue Drehmomentangabe zur Befestigung der Muttern an die ins Mauerwerk eingeklebten Gewindestangen kann nicht gemacht werden. Als Orientierung kann gelten, dass die Muttern mit dem Schraubenschlüssel handfest angezogen werden sollten.

Montageanleitungzum Injektionskleber MIT-SE Plus Vinylester-Mörtel, styrolfrei

aushaertzeiten-verbundmoertel-mungo

Anwendungen:

Stahlkonstruktionen, Holzkonstruktionen, Markisen, Sonnensegel, Fassaden, Fassadengerüste, Geländer, Hochregale, Bewehrung, Maschinen, Treppen, Leiter, Kabeltrassen, Vordächer, Handläufe, Konsolen

Eigenschaften:

  • Europäische Technische Zulassung Option 1 in gerissenem und ungerissenem Beton mit Gewindestangen und Bewehrungseisen als Dübel
  • Europäische Technische Zulassung nach ETAG 029 zur Verankerung im Mauerwerk
  • Europäische Technische Zulassung für nachträgliche Bewehrungsanschlüsse
  • Baurechtlich zugelassen für nachträgliche Bewehrungsanschlüsse
  • ICC-ES Report ESR-3410
  • Brandschutzprüfung F30-F120
  • Brandschutzprüfung F180 (Rebar)
  • VOC frei gemäß Schweizer VOC-Definition und A+ Zertifizierung gemäß DEVL 1101903D / DEVL 1104875A
  • LEED - Test Report
  • Zertifizierung für Trinkwassersysteme
  • Verwendung auch unter seismischer Einwirkung für die Leistungskategorie C1
  • Universal-Mörtel für hohe Lasten in fast allen Baustoffen
  • Einsetzbar auch in feuchten und wassergefüllten Bohrlöchern
  • Variable Setztiefe
  • Geeignet für Überkopfmontagen
  • Einfaches und schnelles Arbeiten
  • Styrolfrei und geruchsarm
  • Mörtelfarbe grau
  • Anwendungen im Innenbereich (verzinkt) und Außenbereich (rostfrei)
