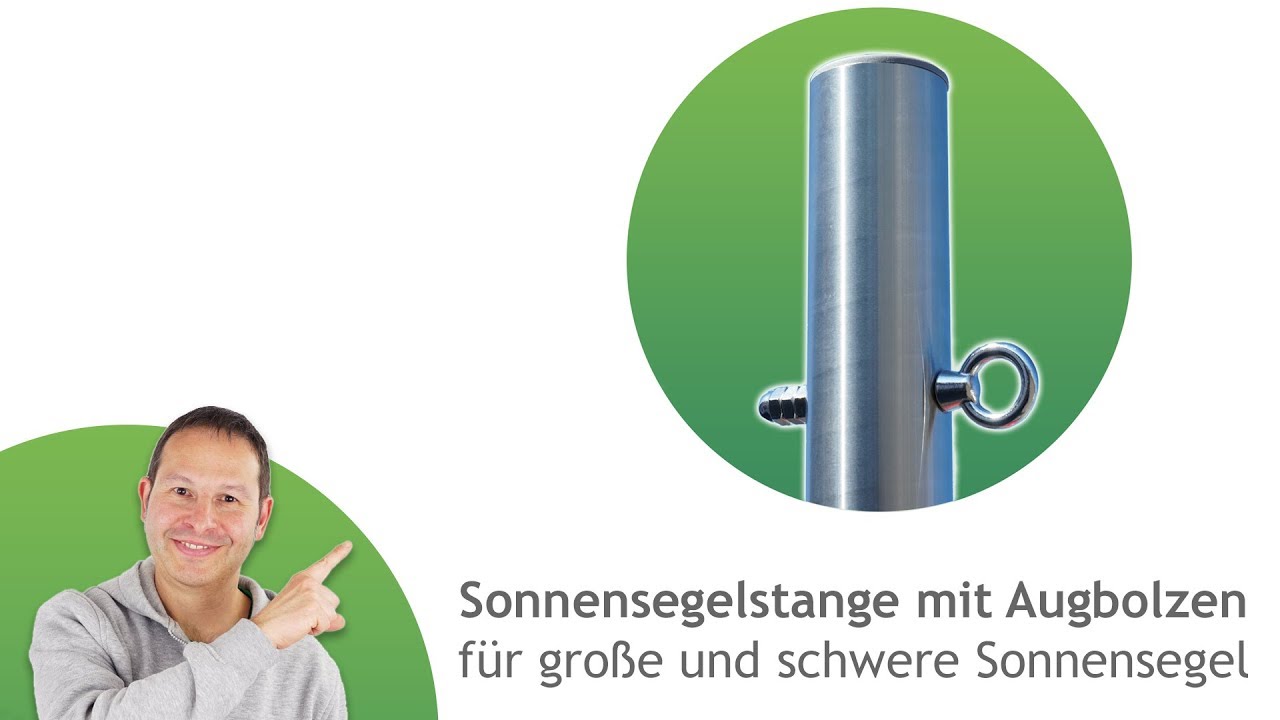

Sonnensegelstange ø70mm, 3mm Wandung mit Augschraube
- Artikel-Nr.: 3094-0001
Ihre Vorteile im Überblick
- 3% Abschlag bei Vorkasse
- Premium Montage-Videos für registrierte Shopkunden
- Käuferschutz per Trusted Shops oder PayPal
Stange aus Edelstahl zur stabilen Befestigung von großen & schweren Segeln
Stabil, sicher und tragfähig: Diese 2,5 m, 3 m oder 3,5 m lange Edelstahlstange mit 3 mm Wandung von Pina Design® hält Witterungseinflüssen und Zugbelastungen durch Ihr Sonnensegel zuverlässig stand.
Vorteil von Stangen mit ø 70 mm: Sie sind dezent in der Wirkung, mit 3 mm Wandung sehr stabil und können, wenn gewünscht, mit Wandschellen an Wänden befestigt werden.
3 mm Wandungsstärke und ein Rohrdurchmesser von ø 70 mm sowie eine schraubvernietete Augschraube machen Ihre Sonnensegelstange zur richtigen Wahl für große und schwere Segel.
Segelspanner, Karabinerhaken und Tauwerk ermöglichen eine sichere und tragfähige Befestigung Ihres Sonnensegels.
STANGEN » für große & schwere Segel
Produktvorteile "Edelstahlstange mit einem Augbolzen"
- Rostfreie Stange aus Edelstahl
- Praxiserprobte Befestigung für große & schwere Sonnensegel
- Stabile Wandung mit dezentem Durchmesser: ø 70 mm
- Robuste Augschrauben-Befestigung für Karabinerhaken, Segelspanner, Tauwerk
- 5 Jahre Garantie auf unsere Stangen
ø 70mm & 3 mm Wandung:
» Technische Zeichnung mit detaillierten Informationen als PDF herunterladen (181 KB) «
Edelstahlstangen als Augbolzenstangen sind in den Längen 2,5 m, 3,0 m und 3,5 m erhältlich – ideal zur Segelbefestigung. Wählen Sie Ihre Wunschlänge!
Profi-Tipps:
#1. Verlängern Sie die Augschraubenstangen: Sie können die Bodenhülse mit groben Kies auffüllen (bei 0,75-m-Hülsen um 35 cm und bei 1-m-Hülsen um max. 60 cm). So erhalten Sie z. B. folgende Standhöhen über dem Erdreich:
- 2,10 m - bei Gesamtlänge der Augschraubennstange von 2,5 m
- 2,60 m - bei Gesamtlänge der Augschraubennstange von 3 m
- 3,10 m - bei Gesamtlänge der Augschraubennstange von 3,5 m
Jeweils 40 cm vom Rohr stecken in der Hülse - auf dem "Kies".
Mehr Informationen dazu » hier «.
Die Länge von 3,5 m macht diese Edelstahlstange zu einem ausgezeichneten Hilfsmittel zum Ausgleich von Höhenunterschieden im Gelände – z. B. auf unebenen oder abschüssigen Grundstücken.
Sie eignet sich besonders dann, wenn ein Befestigungspunkt des Sonnensegels deutlich an das Höhenniveau der Fläche angepasst werden muss, auf der das Sonnensegel steht.
#2. Nutzen Sie die Augbolzenstange in Kombination mit höhenverstellbaren Stangen – für mehr Flexibilität und optimalen Sonnen-, Sicht- und Regenschutz.
Sonnensegel, die ausschließlich mit Augbolzenstangen befestigt werden, sind starre Systeme. Sie können nicht nachträglich an den Sonnenstand im Jahresverlauf angepasst werden – etwa an die tiefstehende Sonne am Morgen oder am Abend – und bieten auch weniger Flexibilität beim zusätzlichen Sicht- und Regenschutz.
Segelanlagen, die nur mit Augbolzenstangen ausgestattet sind, müssen daher im Vorfeld sorgfältig geplant werden. Warum?
Da keine nachträgliche Höhenverstellung möglich ist, muss die erforderliche Neigung des Sonnensegels bereits bei der Montage exakt berücksichtigt werden.
Entscheidend ist dabei die Diagonale des Segels – also die Verbindung zwischen dem höchsten und dem tiefsten Befestigungspunkt. Über diese Strecke soll das Regenwasser tendenziell zu einer Segelecke ablaufen.
Die Länge dieser Diagonale dient als Grundlage zur Berechnung der notwendigen Neigung.
Je größer der Abstand zwischen den Befestigungspunkten der Diagonalen, desto größer muss auch der Höhenunterschied sein, damit das Wasser sicher abfließen kann.
Bei kleinen, regendichten Sonnensegeln beträgt die Mindestneigung etwa 20 %, bei wasserdurchlässigen Sonnensegeln mindestens 14 %. Bei größeren regendichten Segeln erhöht sich die Neigung auf etwa 30 %, bei wasserdurchlässigen Segeltüchern auf ca. 20 %. Bei sehr großen, regendichten Segeln kann sie beispielsweise bis zu 40 % betragen.
Beispiel: Bei einer Distanz von 5 m und einer erforderlichen Neigung von 20 % ergibt sich ein Höhenunterschied von 1 m zwischen zwei Befestigungspunkten.
Auswahl Edelstahlstange und Bodenhülse - fest verankert und flexibel
Nutzen Sie Bodenhülsen. Bei der Erstmontage benötigen Sie kein Stützgerüst, da nur die Hülse einbetoniert wird und selbst große Segelanlagen lassen sich später innerhalb wenger Minuten komplett demontieren.
Sicher in einem Betonfundament eingebettet, widersteht unsere Bodenhülse aus rostfreiem Edelstahl jeder Belastung, die ein straff gespanntes Segel verursachen kann.
Lange Bodenhülsen - sicher gegen tiefen Frost
Wenn Wasser gefriert, erhöht sich sein Volumen und das Betonfundament für die Bodenhülse kann durch Frosthebung in Schieflage geraten. Diesen unerwünschten Effekt umgehen Sie durch das Ausschachten über die Frosttiefe hinaus. Für die 75 cm Bodenhülsen muss mindestens 80 cm tief ausgeschachtet werden, für die 1 m Hülsen mindestens 110 cm tief.
In den meisten Gebieten Deutschlands ist eine Fundamenttiefe von 80 cm vollkommen ausreichend. Diese ist mit einer 75 cm langen Hülse gewährleistet.
1 m lange Hülsen benötigen Sie, wenn die Frostschutzgrenze tiefer als 80 cm liegt, z. B. im Harz, Sauerland, Schwarzwald, in Süd-Sachsen-Anhalt, Süd-Bayern etc. Nähere Informationen dazu erhalten Sie bei Ihrem zuständigem Bauamt.
Wichtig:
Stangen, Masten und Pfosten bieten wir nur noch mit Bodenhülse in der Standardlänge 0,75 m an.
Wenn Sie eine 1 m lange Hülse benötigen, wählen Sie hier am Produkt bei "Ihre Mast-Befestigung" die Option "- keine -" und konfigurieren Sie sich hier Ihre 1 m lange Bodenhülse:
> Bodenhülse in 100 cm Länge konfigurieren <
Weiterführende Informationen finden Sie unter Montage.
Lieferumfang:
- Edelstange aus Edelstahl, wahlweise in 2,5 m, 3 m oder 3,5 m Länge
- Edelstahl-Augschraube - am Pfosten schraubvernietet
- Stangenabdeckung aus trittfestem Kunststoff
Bei Auswahl: Bodenhülse
- Bodenhülse aus Edelstahl in 0,75 m
- Abdeckung aus trittfestem Kunststoff in Schwarz
| Größenempfehlung für: | große & schwere Sonnensegel |
Passende Segelgrößen für Sonnensegelstangen bei einer maximalen Segelkantenlänge unter 600 cm – abhängig vom Flächengewicht des Segelstoffes*
| Flächengewicht* | Segelgrößen bis | Beispiele einiger Markentücher |
| bis 200 g/m² | max. 30 m² | Perla |
| bis 300 g/m² | max. 26 m² | Capemarine, Sunsilk, SunOtex, WeatherMax, Orchestra, Belvita |
| bis 350 g/m² | max. 20 m² | Tentmesh, DualShade, SunOtex-Pro, Orchestra Max |
| bis 450 g/m² | max. 18 m² | Soltis® 92, Soltis® 96, Sunworker Top |
Empfohlene Befestigungsmaterialien in folgenden Größen
Ankerplatte, Wandhalter, Wandbefestigung für WDVS, Augbolzen mit Holzgewinde (bei stabilem Befestigungsgrund) 10 x 80 mm oder 10 x 100 mm, Segelspanner M8 oder M10 (je nach Segelgröße), Karabinerhaken 80 mm, Tauwerk und Seilklemmen
*Diese Empfehlungen gelten für alle Sonnensegel, die mit Hochleistungsgurtband gefertigt wurden. Sonnensegel mit umlaufenden Edelstahlseilen haben wesentlich höhere Zuglasten!
Schritt-für-Schritt-Anleitung zum Einbetonieren von Bodenhülsen
Technische Details:
Stange mit Ø 70 mm und 3 mm Wandstärke
Edelstahlstange: Oberfläche: Korn 240 geschliffen, Werkstoff: 1.4301 (V2A), Ränder leicht entgratet, Außen: Ø 70 mm, Innen: Ø 64 mm, Wandstärke: 3 mm, DIN EN 10296-2 / DIN EN ISO 1127
M10-Augbolzen verschraubt: rostfreier Edelstahl, 10 x 100 mm, Feingewinde. 2 Muttern und eine Hutmutter
Abdeckung/Flachkappe: 100 % Polyethylen, Farbe: Silbergrau
Bei Auswahl Bodenhülse
Bodenhülse aus ungebürstetes Edelstahl V2A in Ø 70 mm:
Außen: Ø 76,1 mm, Innen: Ø 73,1 mm, Ränder leicht entgratet, Wandstärke: 1,5 mm, Rohrende im Winkel von 10 º abgeschrägt, Oberfläche: ungeschliffen, ungebürstetes Edelstahl, Werkstoff: 1.4301 (V2A)
Flachkappe:
100 % Polyethylen, Farbe: Schwarz, Außen: Ø 76 mm und Innen: Ø 71 mm bis Ø 73 mm
Sonnensegelstange mit ø 70 mm, 3 mm Wandung und Augschraube
Bestehend aus:
Edelstahlstange, V2A, Korn 240 geschliffen, Ø 70 mm, Wandstärke: 3 mm, Längen. 2,5 m / 3,0 m / 3,5 m, Innen-Ø 64 mm entgratet, Edelstahl-Augschraube M10 vormontiert, Abdeckkappe Polyethylen in Silbergrau
Optional bei Auswahl Bodenhülse:
Bodenhülse V2A ungebürstet 0,75 m Ø 76,1 / Ø 73,1 mm; Wandung 1,5 mm, Flachkappe aus Polyethylen in Schwarz
Montageangaben (bei Bodenhülse):
Für Mast mit Ø 70 mm: Fundament 40 × 40 × 80 cm bis 60 × 60 × 80 cm je nach Segelgröße, Mast mit 10 ° Neigung in der Winkelhalbierenden jeder Segelecke einbauen
