Sonnensegelstange mit 3-Punkt Verstellung, ø70mm, 3mm Wandung inkl. 4-fach Flaschenzug-Set
- Artikel-Nr.: 3097-0001
Ihre Vorteile im Überblick
- 3% Abschlag bei Vorkasse
- Premium Montage-Videos für registrierte Shopkunden
- Käuferschutz per Trusted Shops oder PayPal

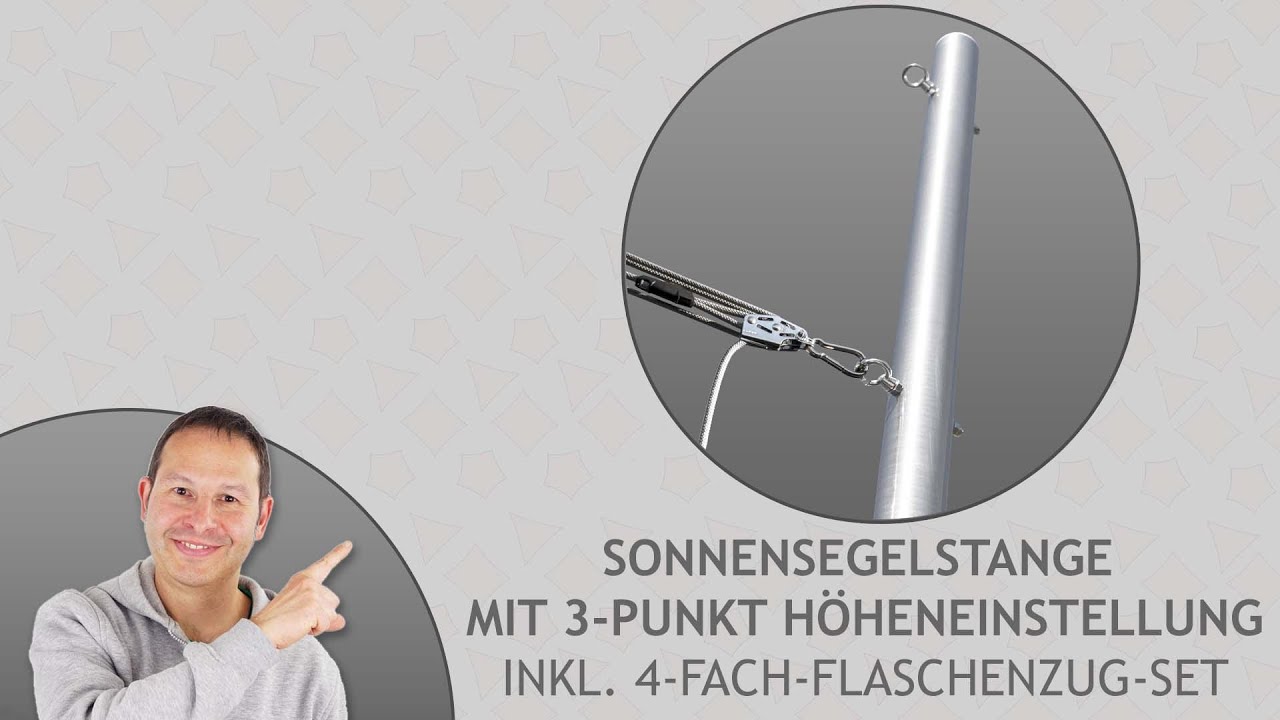

Sonnensegelstange mit 3-Punkt Höheneinstellung inkl. 4-fach Flaschenzug-Set
Äußerst praktisch, qualitätsgeprüft und in Sachen Flair ein dickes Plus: Sonnensegel-Anlagen mit Sonnensegelstangen mit 3-Punkt Höheneinstellung inkl. 4-fach Flaschenzug-Set begeistern rundum.
Sie möchten Blätter von Ihrem Sonnensegel entfernen oder das Segeltuch von einzelnen Verunreinigungen, wie Vogelkot, befreien oder reinigen? Kein Problem! Die Demontage, Befestigung und Verspannung großer Segel gelingt mit einem Sonnensegelstange mit 3-Punkt Höheneinstellung in weniger als einer Minute.
Sie können sich auf die vielfach getestete Witterungsbeständigkeit aller verwendeten Materialien verlassen und fühlen sich unter dem Segel so frei und beschwingt wie der Kapitän eines Segelschiffs.
Mittels der 3-Punkt Höheneinstellung lässt sich das Segel über eine Länge von 150cm an 3 Augschraubenn in der Höhe verstellen. Lösen Sie das Seil aus der Seilklemme an dem Doppelblock durch einen leichten Zug vom Masten weg, lockern Sie das Seil und haken Sie den Karabinerhaken einfach aus und hängen ihn in den nächsten Augschraube um.
STANGEN » für große & schwere Segel
Produktvorteile "Edelstahlstange mit 4-fach-Flaschenzug"
- rostfreie Stange aus Edelstahl
- praxiserprobte Befestigung für schwere & große Sonnensegel
- Maritimes Flair wie auf einem Boot
- einfache Erstmontage & kinderleichtes hissen und spannen von schweren & großen Segeln
- 3-Punkt Höheneinstellung auf einer Länge von 150cm (Die 3 Augschraube sind im Abstand von 15cm, 90cm und 165cm gemesssen vom oberen Stangenende angebracht.)
- mit integrierter Seilklemme in der Umlenkrolle
- 5 Jahre Garantie auf unsere Stangen
ø70mm & 3mm Wandung:
» Technische Zeichnung mit detaillierten Informationen als PDF herunterladen (187 KB) «
Edelstahlstangen in verschiedenen Längen
Die 3 Augschraube sind im Abstand von 15cm, 90cm und 165cm gemesssen vom oberen Stangenende angebracht.
Als 3-Punkt-Stange werden die Modelle aus Edelstahl in den Längen 2,5 m, 3,0 m oder 3,5 m zur Segelbefestigung angeboten.
Wählen Sie Ihre Wunschlänge aus!
Profi-Tipps:
1. Der Abstand zwischen Segelöse und Augschraube, also die Länge des Flaschenzuges, sollte mind. 40cm und max.150cm im gespannten Zustand betragen. So haben Sie einen ausreichend langen Spannweg, um Ihr Segel lange straff spannen zu können.
2. Verlängern Sie Sonnensegel Stange mit 3-Punkt Höheneinstellung: Sie können die Bodenhülse mit groben Kies auffüllen (bei 0,75 m Hülsen um 35 cm und bei 1 m Hülsen um max. 60 cm). So erhalten Sie z.B folgende Standhöhen über dem Erdreich:
- 2,10 m - bei Gesamtlänge der Edelstahlstange von 2,5m
- 2,60 m - bei Gesamtlänge der Edelstahlstange von 3m
- 3,10 m - bei Gesamtlänge der Edelstahlstange von 3,5m
40 cm vom Rohr stecken in der Hülse - auf dem "Kies". Mehr Informationen dazu » hier «.
Die Länge von 3,5 m macht diesen Edelstahlmast zum ausgezeichneten Hilfsmittel, um Höhenunterschiede im Gelände auszugleichen: auf unebenen und abschüssigen Grundstücken oder wenn der Befestigungspunkt des Sonnensegels deutlich unterhalb des Niveaus der Terrasse liegt.
3. Nutzen Sie die Sonnensegel Stange mit 3-Punkt Höheneinstellung in in Kombination mit höhenverstellbaren Stangen mit Gleitschiene - für mehr Flexibilität, Sonnen- Sicht- und Regenschutz.
Auswahl Edelstahlstange und Bodenhülse - fest verankert und flexibel
Nutzen Sie Bodenhülsen. Bei der Erstmontage benötigen Sie kein Stützgerüst, da nur die Hülse einbetoniert wird und selbst große Segelanlagen lassen sich später innerhalb weinger Minuten komplett demontieren.
Sicher in einem Betonfundament eingebettet, widersteht unsere Bodenhülse aus rostfreiem Edelstahl jeder Belastung, die ein straff gespanntes Segel verursachen kann.
Lange Bodenhülsen - sicher gegen tiefen Frost
Wenn Wasser gefriert, erhöht sich sein Volumen und das Betonfundament für die Bodenhülse kann durch Frosthebung in Schieflage geraten. Diesen unerwünschten Effekt umgehen Sie durch das Ausschachten eines mindestens 80cm (bei 1m Hülsen 110cm) tiefes Fundaments: über die Frosttiefe hinaus.
In den meisten Gebieten Deutschlands ist eine Fundamenttiefe von 80cm vollkommen ausreichend. Diese ist mit einer 75cm langen Hülse gewährleistet.
1m lange Hülsen benötigen Sie, wenn die Frostschutzgrenze tiefer als 80cm ist z.B. wie im Harz, Sauerland, Schwarzwald, in Süd Sachsen-Anhalt, Süd Bayern etc.. Nähere Informationen dazu erhalten Sie bei Ihrem zuständigem Bauamt.
Wichtig:
Stangen, Masten und Pfosten bieten wir nur noch mit Bodenhülse in der Standardlänge 0,75m an.
Wenn Sie eine 1m lange Hülse benötigen, wählen Sie hier am Produkt bei "Ihre Mast-Befestigung" die Option "- keine -" und konfigurieren Sie sich hier Ihre 1m lange Bodenhülse:
> Bodenhülse in 100cm Länge konfigurieren <
Weiterführende Informationen finden Sie unter Montage.
Lieferumfang:
- Sonnensegelstange mit 3-Punkt Höheneinstellung aus V2A-Edelstahl
- komplett mit 3 Edelstahl-Augschrauben - am Pfosten schraubvernietet
- Spannvorrichtung: 8m Seil, Seilklemme, Umlenkrolle doppelt und doppelt mit integrierter Seilklemme, 2x Karabinerhaken
- Stangenabdeckung aus trittfestem Kunststoff
Bei Auswahl Bodenhülse
- Bodenhülse aus Edelstahl, wahlweise in 0,75m
- Abdeckung aus trittfestem Kunststoff in schwarz
| Größenempfehlung für: | große & schwere Sonnensegel |
Passende Segelgrößen für Sonnensegelstangen bei einer maximalen Segelkantenlänge unter 600 cm – abhängig vom Flächengewicht des Segelstoffes*
| Flächengewicht* | Segelgrößen bis | Beispiele einiger Markentücher |
| bis 200 g/m² | max. 30 m² | Perla |
| bis 300 g/m² | max. 26 m² | Capemarine, Sunsilk, SunOtex, WeatherMax, Orchestra, Belvita |
| bis 350 g/m² | max. 20 m² | Tentmesh, DualShade, SunOtex-Pro, Orchestra Max |
| bis 450 g/m² | max. 18 m² | Soltis® 92, Soltis® 96, Sunworker Top |
Empfohlene Befestigungsmaterialien in folgenden Größen
Ankerplatte, Wandhalter, Wandbefestigung für WDVS, Augbolzen mit Holzgewinde (bei stabilem Befestigungsgrund) 10 x 80 mm oder 10 x 100 mm, Segelspanner M8 oder M10 (je nach Segelgröße), Karabinerhaken 80 mm, Tauwerk und Seilklemmen
*Diese Empfehlungen gelten für alle Sonnensegel, die mit Hochleistungsgurtband gefertigt wurden. Sonnensegel mit umlaufenden Edelstahlseilen haben wesentlich höhere Zuglasten!
Schritt-für-Schritt-Anleitung zum Einbetonieren von Bodenhülsen
Flaschenzug schnell & sicher am Sonnensegel montieren
Technische Details:
Stange Ø 70 mm und 3 mm Wandstärke
V2A Edelstahlstange: Aussen Ø 70 mm, innen Ø 64 mm, 3 mm Wandstärke, Oberfläche: Korn 240 geschliffen, Werkstoff: 1.4301 ( V2A ), Ränder leicht entgratet, DIN EN 10296-2 / DIN EN ISO 1127
M10 Augschraube verschraubt: rostfreier Edelstahl, 10x17mm, schraubvernietet
Abdeckung/ Flachkappe: 100% Polyethylen, Farbe: silbergrau
Tauwerk
• ø 6mm, Farbe: silbergrau, Bruchlast ca. 800 kg • Kern: Polyester geflochten • Mantel: spinngefärbten Polyester
Umlenkrolle Doppelblock
• Höhe: 72 mm, Breite: 25 mm • Bruchlast: ca. 700 kg • Rolle aus schwarzem Kunststoff • 2 Rollen aus schwarzem Kunststoff
Seilklemme
• Anbauteile: rostfreier Edelstahl • Profi Ø 6mm Kausche aus Kunststoff • Ausstattung: Wirbel, Lager: Gleitlager • Bruchlast: ca. 600 kg
Umlenkrolle Doppelblock mit integrierter Klemme
• Höhe: 73 mm • Lager: Gleitlager • Anbauteile: rostfreier Edelstahl • Bruchlast: ca. 700kg • Breite: 25 mm • 2 Rollen aus schwarzem Kunststoff • Ausstattung: Wirbel • für ø6mmTauwerk/ Seile
Karabinerhaken 70mm
• Edelstahl rostfrei, AISI 316 • sogar salzwasserbeständig • L: 70mm • Bruchlast von 750kg
Bei Auswahl Bodenhülse
Bodenhülse aus ungebürstetes Edelstahl V2A in Ø 70 mm:
Aussen Ø76,1mm Innen Ø73,1mm, Ränder leicht entgratet, 1,5 mm Wandstärke, Rohrende im Winkel von 10º abgeschrägt, Oberfläche: ungeschliffen, ungebürstetes Edelstahl V2A, Werkstoff: 1.4301 ( V2A )
Flachkappe:
100% Polyethylen, Farbe: schwarz, Aussen Ø76mm und Innen Ø71mm bis Ø73mm
Sonnensegelstange ø70 mm, 3-Punkt Höheneinstellung inkl. 4-fach-Flaschenzug-Set
Bestehend aus:
Edelstahlstange V2A Korn 240 geschliffen, Ø70 mm, Wandstärke: 3 mm, Längen: 2,5 / 3,0 / 3,5 m, Innen-Ø 64 mm entgratet, 3 Augschrauben zur Höheneinstellung im Abstand 15 / 90 / 165 cm vom oberen Stangenende, Abdeckkappe Polyethylen silbergrau
4-fach-Flaschenzug-Set:
8 m Tauwerk, Kunststoff-Seilklemme, Umlenkrolle Doppelblock, 2 Karabinerhaken, Doppelblock mit integrierter Klemme.
Optional bei Auswahl Bodenhülse:
Bodenhülse V2A ungebürstet 0,75 m, Ø76,1 / Ø73,1 mm; Wandung: 1,5 mm, Flachkappe Polyethylen schwarz
Montageangaben (bei Bodenhülse):
70-mm-Masten: Fundament 40×40×80 cm bis 60×60×80 cm je nach Segelgröße, Mast mit 10° Neigung in der Winkelhalbierenden jeder Segelecke einbauen
