Sonnensegel 4mm Edelstahl-Stange ø101,6mm, Kurbelsystem doppelt - inkl. 2 Seilstopp-Systemen
- Artikel-Nr.: SW10488
Ihre Vorteile im Überblick
- 3% Abschlag bei Vorkasse
- Premium Montage-Videos für registrierte Shopkunden
- Käuferschutz per Trusted Shops oder PayPal
Kurbelpfosten für Sonnensegel - Segel jeder Größe anstrengungsfrei auf- und abbauen (für 2 Segel)
Hissen, spannen, demontieren, weder Kraft noch Zeit verlieren: Mit einem Kurbelpfosten für Sonnensegel lassen Sie Aufwand und Anstrengung bei der Handhabung der Segelanlage ein für alle Mal hinter sich.
Dies gilt auch und gerade für sehr große und schwere Sonnensegel. Zusätzliche Vorteile: Unsere Segelpfosten und das Kurbelsystem sind aus stabilen sowie witterungsbeständigen Materialien aus dem Segelbereich gefertigt und bieten Ihnen neben langfristiger Zuverlässigkeit ein atemberaubendes maritimes Flair.
Produktvorteile "Kurbelpfosten für Sonnensegel"
- rostfreier Kurbelpfosten aus Edelstahl
- praxiserprobte Befestigung für sehr große Sonnensegel
- Maritimes Flair, weil mit Kurbelantrieb und großem Durchmesser
- einfaches hissen von 2 großen Segeln an einem Pfosten
- nur ein Kubelantrieb pro Segelanlage
- 5 Jahre Garantie auf unsere Pfosten
STANGEN » für große & schwere Segel
Edelstahlpfosten mit Kurbelantrieb - Ihre 4 Vorteile im Detail

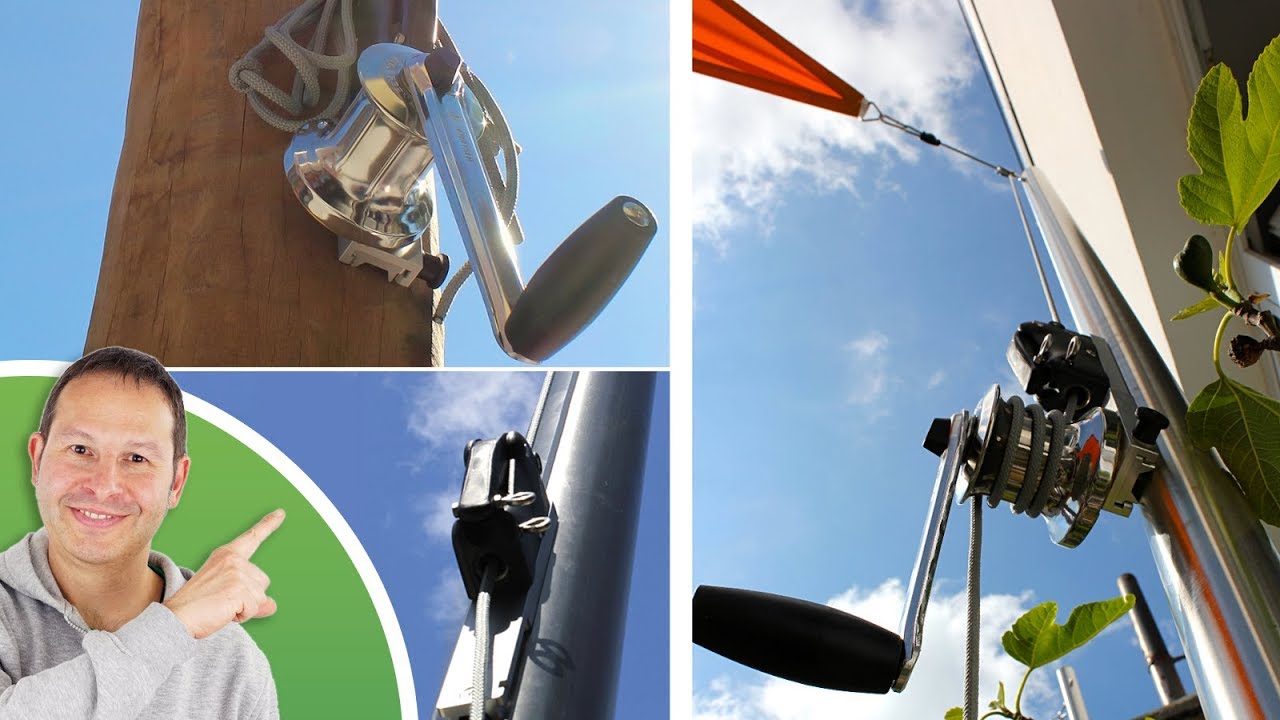

Der Kurbelantrieb verfügt über eine einfach und mühelos abziehbare Winsch (Kurbel). Sie benötigen also für die gesamte Segelanlage nur eine Winsch, egal ob die Anlage komplett von den Edelstahlpfosten getragen wird oder teilweise an der Wand befestigt ist.
Der außenliegende Kurbelantrieb stellt sicher, dass Sie bei eventuellem Verschleißerscheinungen (System ist sehr robust;) nicht das komplette System, sondern nur die tatsächlich verschlissenen Teile ersetzen müssen. Das spart Kosten.
Die Seilbefestigung ist mit einem verschließbaren Seilstopp-System ausgerüstet. So wird unbefugtes Bedienen der Segelanlage verhindert. Ein dickes Plus bei Segeln, die in Kitas, Schwimmbädern oder an anderen Orten im öffentlichen Raum installiert werden.
Bei der Erstmontage des Sonnensegels profitieren Sie von einer großzügigen Fehlertoleranz. Anders als bei der Befestigung mit Karabinerhaken und Segelspannern stellen Positionsabweichungen von weniger Zentimetern bei der Verwendung von Kurbelpfosten kein Problem dar. Allerdings muss auch hier die Zugrichtung der Befestigung längs der Winkelhalbierenden des Segels liegen, da ansonsten keine optimale Verspannung möglich ist.
Vorteil von ø101,6mm Edelstahlstangen zur Befestigung von zwei Sonnensegel?
ø101,6 mm Stangen in dieser Ausführung (mit 2 Seilstopp-Systemen) geeignet 2 große Sonnensegel an einem Pfosten sicher zu befestigen.
Des Weiteren gibt es diese Edelstahlpfosten auch in 4m Länge.
4 mm Wandungsstärke und ein Rohrdurchmesser von ø101,6 mm sowie das mitgelieferte 4-fach-Flaschenzug-Set machen Ihre Sonnensegelstange zur richtigen Wahl für zwei große & schwere Segel.
Edelstahlpfosten mit Kurbelantrieb - Ihre 4 Vorteile im Detail
Der Kurbelantrieb verfügt über eine einfach und mühelos abziehbare Winsch (Kurbel). Sie benötigen also für die gesamte Segelanlage nur eine Winsch, egal ob die Anlage komplett von den Edelstahlpfosten getragen wird oder teilweise an der Wand befestigt ist.
Der außenliegende Kurbelantrieb stellt sicher, dass Sie bei eventuellem Verschleißerscheinungen (System ist sehr robust;) nicht das komplette System, sondern nur die tatsächlich verschlissenen Teile ersetzen müssen. Das spart Kosten.
Die Seilbefestigung ist mit einem verschließbaren Seilstopp-System ausgerüstet. So wird unbefugtes Bedienen der Segelanlage verhindert. Ein dickes Plus bei Segeln, die in Kitas, Schwimmbädern oder an anderen Orten im öffentlichen Raum installiert werden.
Bei der Erstmontage des Sonnensegels profitieren Sie von einer großzügigen Fehlertoleranz. Anders als bei der Befestigung mit Karabinerhaken und Segelspannern stellen Positionsabweichungen von weniger Zentimetern bei der Verwendung von Kurbelpfosten kein Problem dar. Allerdings muss auch hier die Zugrichtung der Befestigung längs der Winkelhalbierenden des Segels liegen, da ansonsten keine optimale Verspannung möglich ist.
Ausführung der Kurbelpfosten
Unsere Kurbelpfosten stehen Ihnen in Längen von 3 m, 3,5 m, 4 m in 4 mm Wandung zur Auswahl. Dank der 4-mm-Wandung entstehen selbst bei sehr großen und schweren Segeln keinerlei Stabilitätsprobleme.
Sie können die Verstellbarkeit mittels Kurbelsystem und Augbolzen oder Pfosten in unterschiedlicher Länge nutzen, um:
- Höhen im Gelände auszugleichen.
- das notwendige Gefälle für einen optimalen Wasserabfluss vom Segel zu realisieren.
- Ihrer Segelanlage durch einen rochenförmigen, hyperbolischen Aufbau eine atemberaubende Dynamik zu verleihen und für mehr Wind-, Regen- und Sonnenschutz.
Unsere Kurbelpfosten werden mit allem notwendigen Zubehör wie Flaschenzug Tauwerk und Seilstopp-System sowie Bodenhülsen in den Längen 75 cm oder 100 cm ausgeliefert und in der höhenverstellbaren Ausführung.
- Kurbelantrieb/Winsch wird einzeln pro Segelanlage dazu gekauft.
Tipp:
Verlängern Sie Kurbelpfosten: Sie können die Bodenhülse mit groben Kies auffüllen (bei 0,75 m Hülsen um 35 cm und bei 1 m Hülsen um max. 60 cm bzw. ab einer Pfostenlänge von 5 m max. 40 cm). So erhalten Sie z. B folgende Standhöhen über dem Erdreich:
- 2,10 m - bei Gesamtlänge des Kurbelpfostens von 2,5 m
- 2,60 m - bei Gesamtlänge des Kurbelpfostens von 3 m
- 3,10 m - bei Gesamtlänge des Kurbelpfostens von 3,5 m
- 3,60 m - bei Gesamtlänge des Kurbelpfostens von 4 m
40 cm vom Rohr stecken in der Hülse, bzw. 60 cm ab 5 m Gesamtlänge des Rohres - auf dem "Kies". Mehr Informationen dazu » hier «.
Auswahl Edelstahlpfosten und Bodenhülse - fest verankert und flexibel
Nutzen Sie Bodenhülsen. Bei der Erstmontage benötigen Sie kein Stützgerüst, da nur die Hülse einbetoniert wird und selbst große Segelanlagen lassen sich später innerhalb weinger Minuten komplett demontieren.
Sicher in einem Betonfundament eingebettet, widersteht unsere Bodenhülse aus rostfreiem Edelstahl jeder Belastung, die ein straff gespanntes Segel verursachen kann.
Lange Bodenhülsen - sicher gegen tiefen Frost
Wenn Wasser gefriert, erhöht sich sein Volumen und das Betonfundament für die Bodenhülse kann durch Frosthebung in Schieflage geraten. Diesen unerwünschten Effekt umgehen Sie durch das Ausschachten eines mindestens 80cm (bei 1m Hülsen 110cm) tiefes Fundaments: über die Frosttiefe hinaus.
In den meisten Gebieten Deutschlands ist eine Fundamenttiefe von 80 cm vollkommen ausreichend. Diese ist mit einer 75 cm langen Hülse gewährleistet.
1 m lange Hülsen benötigen Sie, wenn die Frostschutzgrenze tiefer als 80 cm ist z.B. wie im Harz, Sauerland, Schwarzwald, in Süd Sachsen-Anhalt, Süd Bayern etc.. Nähere Informationen dazu erhalten Sie bei Ihrem zuständigem Bauamt.
Wichtig:
Stangen, Masten und Pfosten bieten wir nur noch mit Bodenhülse in der Standardlänge 0,75 m an.
Wenn Sie eine 1 m lange Hülse benötigen, wählen Sie hier am Produkt bei "Ihre Mast-Befestigung" die Option "- keine -" und konfigurieren Sie sich hier Ihre 1 m lange Bodenhülse:
> Bodenhülse in 100 cm Länge konfigurieren <
Weiterführende Informationen finden Sie unter Montage.
Lieferumfang:
- Kurbelpfosten aus Edelstahl, wahlweise in 3 m, 3,5 m, 4 m Länge
- komplett mit 2x Kurbelhalterung am Sonnensegelpfosten schraubvernietet, 2x Augbolzen am Pfosten schraubvernietet
- Spannvorrichtung: 2x ø10 mm Tauwerk mit Stahlkern in 3 m Länge für bis einschließlich 3,5 m Pfosten, in 5 m Länge für bis einschließlich 4,5 m Pfosten, in 8 m Länge für bis einschließlich 6 m Pfosten und 2x Seilklemme, 2x Umlenkrollen, 4x Karabinerhaken, 2x Seilstopp-Vorrichtung
- 2x Pfostenabdeckungen aus trittfestem Kunststoff
Bei Auswahl mit Bodenhülse
- 1x Bodenhülse aus Edelstahl in 0,75 m
- inkl. 1x Abdeckkappen aus trittfestem Kunststoff
Kurbelantrieb/Winsch wird einzeln pro Segelanlage dazu gekauft.
Segelstangen mit 2 Seilstop-Systemen für den Kurbelbetrieb
- gefertigt von uns für Sie im Münsterland.
| Größenempfehlung für: | große & schwere Sonnensegel |
| Lieferbar: | direkt versandfertig |
| Produktgruppe auswählen: | Zubehör |
Passende Segelgrößen für Sonnensegelstangen bei einer maximalen Segelkantenlänge unter 600 cm – abhängig vom Flächengewicht des Segelstoffes*
| Flächengewicht* | Segelgrößen bis | Beispiele einiger Markentücher |
| bis 200 g/m² | max. 36 m² | Perla |
| bis 300 g/m² | max. 26 m² | Capemarine, Sunsilk, SunOtex, WeatherMax, Orchestra, Belvita |
| bis 350 g/m² | max. 20 m² | Tentmesh, DualShade, SunOtex-Pro, Orchestra Max |
| bis 450 g/m² | max. 18 m² | Soltis® 92, Soltis® 96, Sunworker Top |
Empfohlene Befestigungsmaterialien in folgenden Größen
Ankerplatte, Wandhalter, Wandbefestigung für WDVS, Augbolzen mit Holzgewinde (bei stabilem Befestigungsgrund) 10 x 80 mm oder 10 x 100 mm, Segelspanner M8 oder M10 (je nach Segelgröße), Karabinerhaken 80 mm, Tauwerk und Seilklemmen
*Diese Empfehlungen gelten für alle Sonnensegel, die mit Hochleistungsgurtband gefertigt wurden. Sonnensegel mit umlaufenden Edelstahlseilen haben wesentlich höhere Zuglasten!
Sonnensegelstange mit ø 101,6 mm, 4 mm Wandung, doppelseitigem Kurbelsystem und Flaschenzugsystem
Bestehend aus:
● Edelstahlpfosten V2A Korn 240 geschliffen, Ø101,6 mm, wahlweise in Längen von 3,0 / 3,5 / 4,0 m, mit durchgehender 4 mm Wandstärke; ausgestattet mit 2 fest verschraubten Kurbelhalterungen, 2 Augbolzen und 2 Pfostenabdeckungen aus trittfestem Kunststoff; zur gleichzeitigen Befestigung von zwei Sonnensegeln mittels Doppelseilzug. Pfosten ab 4,5 m bis 6,0 m sind auf Anfrage als Sonderanfertigung erhältlich.
● Spannvorrichtung: je Seite 1 × ø10 mm Tauwerk mit Stahlkern (Länge abhängig von Pfostenhöhe: 3 m bis einschließlich 3,5 m = 3 m Tau, ab 4,0 m = 5 m Tau, ab 5,0 m = 8 m Tau), 1 × Seilklemme, 1 × Umlenkrolle, 2 × Karabinerhaken, 1 × Seilstopp-Vorrichtung.
(Kurbel (Winsch) aus V2A-Edelstahl wird einmalig pro Segelanlage benötigt – nicht im Lieferumfang enthalten, separat zu bestellen.)
Optional bei Auswahl Bodenhülse:
● Bodenhülse V2A, 0,75 m, Ø108 mm, Wandstärke: 2 mm, inkl. trittfester Abdeckung aus schwarzem Kunststoff
Montageangaben (bei Bodenhülse):
101,6-mm-Pfosten: Fundament 50×50×80 cm bis 80×80×80 cm je nach Segelgröße und Pfostenlänge.
Pfosten mit 10° Neigung in der Winkelhalbierenden jeder Segelecke einbauen.
Sonnensegel in Zugrichtung der Winkelhalbierenden spannen.
Distanz-Spannmaterial zwischen 40 cm und max. 75 cm.
Bodenhülse in Kiesbett zur Entwässerung setzen.
Hinweis zur Nutzung der Sonnensegel:
Unsere Sonnensegel sind für die Saison von März bis September ausgelegt und müssen bei Unwettern wie Starkregen, Hagel, Schnee oder Windstärken über 7 abgebaut werden.
Pina GmbH
Gersteinstraße 6
02382 – 768 09 22
shop@sonnensegel-pina.de
Optionale Angabe
Oder gleichwertig angebotene Produkt-Ausführung: _____________________________
Schritt-für-Schritt-Anleitung zum Einbetonieren von Bodenhülsen
Kurbelpfosten für Sonnensegel
Technische Details:
Edelstahlpfosten:
• Außen Ø 101,6 mm, • Oberfläche: Korn 240 geschliffen, • Werkstoff: 1.4301 ( V2A ), • Ränder leicht entgratet • Bis 4 m Pfostenlänge: mit 4mm Wandung + Innen Ø 93,6 mm, DIN EN 10296-2 / DIN EN ISO 1127
M10 Augbolzen, verschraubt*
• rostfreier Edelstahl, • 8mm Feingewinde, • Sicherungsmutter
Abdeckung/ Flachkappe
• 100% Polyethylen, • Farbe: silbergrau
Tauwerk
• ø 10mm, Farbe: silbergrau, Bruchlast ca. 1.000 kg • Kern: Draht-Stahlkern • Mantel: spinngefärbten Polyester
Umlenkrolle
• Für 10mm øTauwerk; Höhe: 70 mm, Breite: 20 mm • Bruchlast: ca. 900 kg • Arbeitslast: ca. 360 kg • Rolle aus schwarzem Kunststoff • Anbauteile: rostfreier Edelstahl • Ausstattung: Wirbel, Lager: Gleitlager aus rostfreiem Edelstahl
Seilklemme • Profi Ø 10mm Kausche aus Kunststoff • Bruchlast: ca. 900 kg
Karabinerhaken 80mm • Edelstahl rostfrei, AISI 316 • sogar salzwasserbeständig • L: 80mm • Bruchlast von 850kg
Seilstopp-System
• Seilstopp-Vorrichtung, einfach, an Halterung aus eloxiertem Aluminium verschraubt • weiches Griffende und stabilen Kunststoffgehäuse, UV- und seewasserbeständig • für Tauwerk Durchmesser 4-8 mm • minimum Haltekraft 180-450 kg • maximum Arbeitslast 450 kg • Gewicht 300 gr
Bei der Auswahl
Bodenhülse
• ungebürstetes Edelstahl V2A • 2 mm Wandstärke • Rohrende im Winkel von 10º abgeschrägt • Oberfläche: ungeschliffen • Aussen Ø108mm Innen Ø104mm • Werkstoff: 1.4301 ( V2A ) • Ränder leicht entgratet
Flachkappe für Bodenhülse
• 100% Polyethylen • Farbe: schwarz • Ø 108mm • Wandstärke 2,0 - 2,6mm
* Der erste Augbolzen befindet sich ca. 15 cm unter dem oberen Pfostenende, der dritte bei ca. 20 cm über dem Seilstoppsystem und der zweite Augbolzen in der Mitte zwischen dem oberen und unteren Befestigungspunkt.
