3-Punkt Wandhalterung für Holz, Mauerwerk, WDVS - für große und schwere Segel

ab 59,50 €

inkl. MwSt. zzgl. Versandkosten

Verankerung wählen für:

  • 1979.4
59,50 € 3-Punkt Wandhalterung für Holz, Mauerwerk, WDVS - für große und schwere Segel

Ihre Vorteile im Überblick

  • 3% Skonto bei Vorkasse
  • Premium Montage-Videos für registrierte Shopkunden
  • Rechnungs- & Ratenkauf mit Käuferschutz

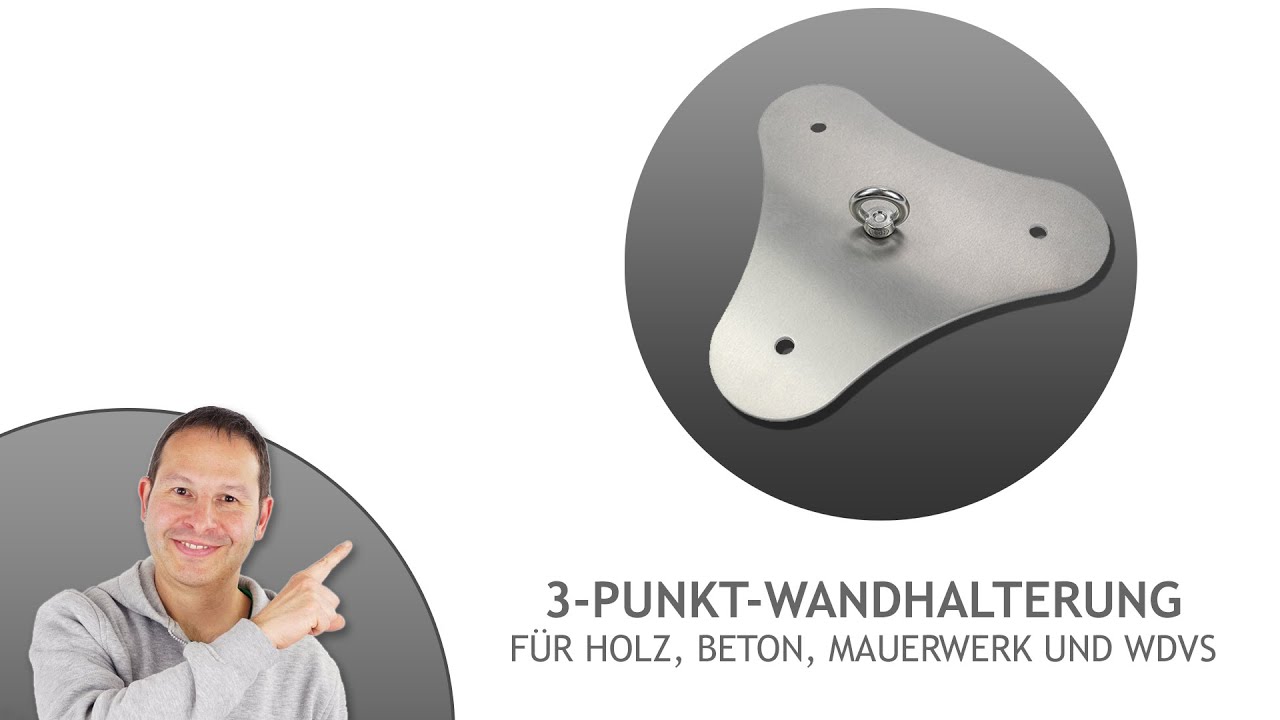

Robuste 3-Punkt Wandhalterung aus Edelstahl für Holz, Beton, Mauerwerk komplett und WDVS... mehr

Robuste 3-Punkt Wandhalterung aus Edelstahl für Holz, Beton, Mauerwerk komplett und WDVS

Ihre Vorteile für den Kauf von Sonnensegel Zubehör bei Pina.

Diese tragfähige Wandbefestigung für Sonnensegel aus rostfreiem Edelstahl lässt sich mit Holzschrauben, im Mauerwerk (auch 2-schaliges), Fixankern im Beton, Gewindestangen + Kleber im Mauerwerk und dem Thermax-System von Fischer mühelos und stabil an Deckenstirndämmungen, vorgehängten und hinterlüfteten Fassaden, Wärmedämmverbundsystemen sowie am Holzständerwerk befestigen.

  • Stabil & witterungsbeständig - große Wandbefestigung aus rostfreiem Edelstahl mit 3 Verankerungsmöglichkeiten
  • Montagefreundlich & flexibel einsetzbar - da Augschraube individuell ausrichtbar & horizontal und vertikal passgenau auf Fugen auszurichten
  • Speziell angefertigt für das Thermax, dem Wärmedämmverbundsystem von Fischer - sichere Befestigung von schweren Lasten, keine Wärmebrücke & kein Schimmel, einfache, schnelle und justierbare Montage ohne Sonderwerkzeuge



Das Segel wird nach der Montage einfach in eine justierbare Augschraube eingehängt, die mit der drieckigen Ankerplatte verbunden ist. Die Basis sollte zuoberst und die Spitze unten liegen, da die größte Zuglast an den oberen beiden Punkten wirkt.
Bei der Montage in Klinker können die beiden Löcher oben in die vertikale Fuge und das untere Loch in eine passende waagerecht verlaufende Fuge eingesetzt werden.



Ausführung mit Holzschrauben für Holz

Mit dieser 3-Punkt Wandbefestigung von Pina Design® mit 3x 10er-Holzschrauben haben Sie eine sichere Befestigung für Ihr Holzhaus, für Ihre stabilen, entsprechend großem Dachsparren für Karabinerhaken, Segelspanner und Tauwerk: die optimale Wandbefestigung für sehr große Sonnensegel.

Holzschrauben sind einsetzbar für:

  • stabile und flächige Holzflächen und entsprechend große Dachsparren

Lieferumfang:

  • 3-Punkt Wandbefestigung aus Edelstahl
  • 3x Holzschrauben 102/100mm und 3x Unterlegscheibe aus Edelstahl

Tipp:

Bohren Sie in Hartholz vor:
  •  12/80mm-Holzschraube = mit einem 10mm-Bohrer ca. 9cm*
*Angaben für Hartholz. Bei weichem Holz entsprechend weniger.








Ausführung mit Fixankern für Beton

Die Ankerplatte wird Ihnen mit 3x Bolzenanker von dem deutschen Profi-Hersteller Würth geliefert. Mit diesen Hochleistungsankern bekommen Sie eine tragfähige Befestigung zur Montage Ihres Sonnensegels für Beton und druckfestem Naturstein.

Diese Fixanker sind aus aus Edelstahl A4 und hat eine ETA-99/0011 für Einzelbefestigung, gerissenen und ungerissenen Beton und druckfestem Naturstein - Naturstein mit dichtem Gefüge.

Bolzenanker sind einsetzbar für:

  • gerissenen und ungerissenen Beton
  • druckfestem Naturstein - Naturstein mit dichtem Gefüge

Lieferumfang

  • 3-Punkt Wandbefestigung aus Edelstahl
  • 3x M10 Fixanker W-FAZ  aus Edelstahl A4





Ausführung mit Injektionskleber & Gewindestangen mit Siebhülsen für Mauerwerk

Zu dem Injektionskleber von Mungo® für Beton, Vollziegel, Lochstein und Leichtbeton sowie Kalksandstein werden Ihnen passend 2x Gewindestangen inkl. passender Siebhülsen zur sicheren Befestigung in fast jedem Mauerwerk mitgeliefert.

Der Injektionskleber reicht je nach Bausubstanz (bei Hohlziegel ist der Verbrauch höher als bei Beton) für 4 - 6 Bohrlöcher.

Gewindestangen und Injektionskleber sind einsetzbar für:

  • Beton C20/25 - Druckfestigkeit 25 N/mm²
  • Vollziegel
  • Lochstein - Hochlochziegel, Kalksandstein
  • Leichtbeton - Gasbeton, Porenbeton, Bims
  • Kalksandstein

Tipp: Wenn Sie den Injektionskleber bei Klinker einsetzen, sollten Sie besonders auf die richtige Platzierung des Klebers achten. Es besteht die Gefahr, dass er sich komplett in den Zwischenraum des Klinkers schiebt, wenn nach dem Bohren, Säubern und Kleben die Gewindestange reingesetzt wird.

Lieferumfang:

  • 3-Punkt Wandbefestigung aus Edelstahl
  • Injektionskleber von Mungo® - MIT-SE Plus Vinylester-Mörtel, styrolfrei
  • Inklusive Stabmischer
  • 3x M12/120mm Gewindestange mit Hutmutter und 3x Unterlegscheibe aus Edelstahl
  • 2x Siebhülse 20x85

Siebhülsen - mehr Sicherheit & geringerer Verbrauch von Injektionsmörtel

Siebhülsen sind bei der Verankerung von Gewindestangen mit Injektionsmörtel in Hohlkammer- und Lochsteinen unerlässlich. Ohne Siebhülsen würde der Verbundmörtel ungehindert in den Hohlräumen des Mauerwerks ausbreiten und keinen optimalen halt für die Gewindestange bieten.

Vorher in das Bohrloch eingesetzt, können Sie anschließend sparsam und effektiv den Injektionsmörtel in die Siebhülse einspritzen - bester Halt & keine Verschwendung.






Ausführung für zweischaliges Mauerwerk - mit Injektionskleber & Gewindestangen mit Siebhülsen

Zu dem Injektionskleber von Mungo® für Beton, Vollziegel, Lochstein und Leichtbeton sowie Kalksandstein werden Ihnen passend 3x Gewindestangen inkl. passender Siebhülsen zur sicheren Befestigung in zweischaligem Mauerwerk mitgeliefert.

Der Injektionskleber reicht je nach Bausubstanz (bei Hohlziegel ist der Verbrauch höher als bei Beton) für 1-2 Bohrlöcher, wegen der extremen Bohrlochlänge.

gewindestangen mauerschicht350mm oder 400mm Gewindestange?

Die passende Länge können Sie wie folgt für sich berechnen:

  • ca. 15-20mm (für 3-Punkt-Wandhalter + Gewinde für Hutmutter) + Vormauerschale (Ihr Klinker etc.) + Dämmschicht/Luftschicht + mind. ca. 125-130mm (im hinteren Mauerwerk)

Sollte die Gewindestange zu lang sein, können Sie sie mit einer Metallsäge kürzen, leicht mit einer Feile entgraten und diesen Teil zuerst im Bohrloch verankern.

Bohrlochtiefe

  • Vormauerschale (Ihr Klinker etc.) + Dämmschicht/Luftschicht + mind. ca. 125-130mm (im hinteren Mauerwerk) + 5mm

Tipp:

Sollte sich ein Teil der Siebhülse in der Dämmschicht bzw. Luftschicht befinden, kann dieser mit Klebeband abgeklebt werden. Die Mauerwerksschalen werden besser verbunden, ohne dass der Kleber in die Luftschicht gelangt.



Gewindestangen und Injektionskleber sind einsetzbar für:

  • Beton C20/25 - Druckfestigkeit 25 N/mm²
  • Vollziegel (Vorsicht bei glasierten Ziegeln, Bruchgefahr, weil M12er Gewinde)
  • Lochstein - Hochlochziegel, Kalksandstein
  • Leichtbeton - Gasbeton, Porenbeton, Bims
  • Kalksandstein

Tipp: Wenn Sie den Injektionskleber bei Klinker einsetzen, sollten Sie besonders auf die richtige Platzierung des Klebers achten. Es besteht die Gefahr, dass er sich komplett in den Zwischenraum des Klinkers schiebt, wenn nach dem Bohren, Säubern und Kleben die Gewindestange reingesetzt wird.

Wichtig: Wir raten ab bei glasierten Ziegeln M12er Gewindestangen in die Fugen einzusetzen, da Teile des Ziegels abbrechen können. Nutzen Sie M10er + Ankerplatten für große Segel.



Lieferumfang:

  • 3-Punkt-Wandhalter aus Edelstahl
  • 2x Injektionskleber von Mungo® - MIT-SE Plus Vinylester-Mörtel, styrolfrei
  • Inklusive Stabmischer + Stabmischer-Verlängerung

Je nach Auswahl

  • 3x M10/350mm Gewindestange mit Hutmutter und 3x Unterlegscheibe aus Edelstahl
  • 3x Siebhülse 16x130

oder

  • 3x M10/400mm Gewindestange mit Hutmutter und 3x Unterlegscheibe aus Edelstahl
  • 3x Siebhülse 16x130

Siebhülsen - mehr Sicherheit & geringerer Verbrauch von Injektionsmörtel

Siebhülsen sind bei der Verankerung von Gewindestangen mit Injektionsmörtel in Hohlkammer- und Lochsteinen unerlässlich. Ohne Siebhülsen würde der Verbundmörtel ungehindert in den Hohlräumen des Mauerwerks ausbreiten und keinen optimalen halt für die Gewindestange bieten.

Vorher in das Bohrloch eingesetzt, können Sie anschließend sparsam und effektiv den Injektionsmörtel in die Siebhülse einspritzen - bester Halt & keine Verschwendung.






Ausführungen für WDVS (Wärmedämmverbundsystemen) und Holzständerwerk

Für die Befestigung im WDVS bietet sich das innovative System Thermax von Fischer mit thermischem Trennmodul an. Wir bieten es mit dem Hochleistungs Kleber von Mungo® an (außer die Ausführung Holzständerwerk). Die Wandbefestigung für WDVS von Pina ist exakt an den Umfang des Anti-Kälte-Konus von Thermax angepasst.

Für die Mauer- und Holzständerwerk (die Stockschrauben werden von uns herstellt und vor Ort verbaut) gleichermaßen optimal geeignete Befestigungslösung wird kein Kleber (Injektionsmörtel) benötigt, da die Stockschraube im Holzständerwerk verankert wird.



THERMAX von Fischer

Anwendungen bei:

  • Wärmedämmverbundsysteme (WVDS)
  • Vorgehängte hinterlüftete Fassaden (VHF)
  • Deckenstirndämmung



Baustoffe

Zugelassen für:

  • Beton, gerissen und ungerissen
  • Hochlochziegel
  • Hohlblocksteine aus Leichtbeton
  • Kalksandlochstein
  • Kalksandvollstein
  • Vollziegel

Auch geeignet für:

  • Porenbeton

Dämmmaterial wie z. B. Holzfaser, Kork, Hanf, Schilf, Gras, Perlite, Mineralwolle , Mineralschaum, Polystyrol-Hartschaum, Polystyrolpartikel-Schaum, Polystyrolextruder-Schaum, Polyurethan-Hartschaum oder auch Vakuumdämmplatten

Mungo® Injektionskleber

Mit dem Komponenten-Injektionsmörtel/-kleber von dem Schweizer Profi-Hersteller Mungo® kaufen Sie eine sichere Befestigung zur Montage von Fischer Thermax-Systemen.

  • Umweltfreundlich: Injektionsmörtel/-kleber enthält kein gesundheitsschädliches, leicht entzündliches Styrol und ist ein VOC freies Produkt (flüchtige organische Verbindungen)
  • Geprüft & sicherer Halt: Zertifikat der US-Behörde NSF und Brandschutz geprüft nach F30-F120 & F180 ist, sowie sehr tragfähig & schnellhärtend
  • Keine Zusatzkosten: Passt in jede handelsübliche Standard Kartuschenpistole

Baustoffe - Anwendungen:

  • Beton C20/25 - Druckfestigkeit 25 N/mm²
  • Vollziegel
  • Lochstein - Hochlochziegel
  • Leichtbeton - Gasbeton, Porenbeton, Bims
  • Kalksandstein

Tipp: Verwenden Sie Injektionskleber erst ab einer Außentemperatur von 5 Grad, da Sie sonst mit Aushärtzeiten von über 2 Tagen rechnen müssen. Bei hohen Außentemperaturen von 30-35 Grad ist der Injektionskleber schon nach wenigen Minuten ausgehärtet und direkt belastbar. Mehr Informationen dazu auf der Rückseite der Kartusche.

Ausführung - THERMAX 12/110 M12 - für 6-11cm Dämmung + Kleber

Das hier angebotene Thermax 12 eignet sich für bis zu 11 Zentimeter dicke Wärmedämmung.

Eine Kartusche des Injektionsklebers reicht je nach Bausubstanz für 2 - 3 Bohrlöcher.

Ausführung - THERMAX 16/170 M12 - für 12-17cm Dämmung + Kleber

Das hier angebotene Thermax 16 eignet sich für bis zu 17 Zentimeter dicke Wärmedämmung. Sie benötigen einen 20x300mm Bohrer!

Eine Kartusche des Injektionsklebers reicht je nach Bausubstanz für 2 Bohrlöcher.



Ausführung -THERMAX (Holzständerwerk) 12/140 M12 - für 6-14cm Dämmung

Dieses System ist für Dämmschichten von 6-14 cm geeignet und muss ca. 10cm im Holzständerwerk eingeschraubt sein.*

Wichtig:

  • * Vergewissern Sie sich im Vorhinein, wo sich das Zentrum des Ständers Ihre Holzständerwerkes befindet, insbesondere, da diese Dreipunkt-Wandhalterung sehr groß ist. Richten Sie die Ankerplatte aus, markieren Sie die Bohrlöcher. Bohren Sie unbedingt Hartholz und Leimbinder mit einem ø8mm und weiche Hölzer mit einem ø6mm Bohrer vor.
  • Nehmen Sie die Stockschraube vom Konus ab, setzen Sie die Fräsklingen auf den Konus und drehen Sie die kurze Gewindestange auf den Konus. Diese dient Ihnen zur optimalen Ausrichtung beim Fräsen.
  • Fräsen Sie nun den Konus rein. Der Konus ist ca. 80mm lang und muss komplett in der äußeren "Hülle" (z.B. Holzschalung, -schindeln, Klinker, Naturstein, keramische Platten, Faserzement- oder Aluminiumplatten etc.) liegen., da die auftretenden Zug- und insbesondere Querlasten abgefangen werden müssen.
  • Ziehen Sie den Konus wieder vorsichtig raus, reinigen Sie mit einer Stahlbürste, Einem Ausbläser/einem Staubsauger das Loch.
  • Drehen Sie die kurze Gewindestange wieder vom Konus ab und schrauben Sie die Stockschraube auf den Konus. Schrauben Sie jetzt erst alles komplett ins Holzständerwerk.
  • Die Gewindestangen bzw. die Stockschrauben müssen mind. 10cm hinten im Mauerwerk bzw. für Holz fest verankert sein.
  • Sie benötigen zum abdichten/ versiegeln des Ringspaltes um den Thermax Konus zusätzlich noch einen Kleb- u. Dichtstoff der Überstreichbar für Außenputz ist (so wie den Fischer Multi Kleb- u. Dichtstoff KD), damit die Fassade in der Putzebene komplett abgedichtet ist. Dieser ist nicht im Lieferumfang enthalten.



Lieferumfang

Bei Auswahl:

Dreieckige Ankerplatte mit Augschraube

  • 3-Punkt Wandbefestigung aus Edelstahl
  • mit 10er Augschraube

Bei zusätzlicher Auswahl von:

THERMAX 12/110 M12 - für 6-11cm Dämmung + Kleber

  • 3x Ankerstangen M12, 3x Anti-Kälte-Konen, 3x Gewindestifte M12-A4, 3 U-Scheiben A4, 3x Hutmuttern A4 (anders als bei Fischer), 3x Siebhülsen 20 x 130 + 2x Fräsklingen, 1x Montageanleitung von Fischer2x Injektionskleber von Mungo® - MIT-SE Plus Vinylester-Mörtel, styrolfrei + 2x Stabmixer, 2x Verlängerung

THERMAX 16/170 M12 - für 12-17cm Dämmung + Kleber

  • 3x Ankerstangen M16, 3 Anti-Kälte-Konen, 3 Gewindestifte M12-A4, 3x U-Scheiben A4, 3x Hutmuttern A4 (anders als bei Fischer), 3x Siebhülsen 20 x 200 + 2x Fräsklingen, 1x Montageanleitung von Fischer
  • 2x Injektionskleber von Mungo® - MIT-SE Plus Vinylester-Mörtel, styrolfrei + 2x Stabmixer, 2x Verlängerung

THERMAX (Holzständerwerk) 12/140 M12 - für 6-14cm Dämmung

  • 3x Ankerstangen mit Holzgewinde M12 (Stockschraube) Pina Design®., 3x Anti-Kälte-Konen, 3x Gewindestifte M12-A4, 3x U-Scheiben A4, 3x Hutmuttern A4 (anders als bei Fischer) + 2x Fräsklingen, 1x Montageanleitung von Fischer

Was Sie noch benötigen?

Zum Bohrhammer + Bohrer benötigen Sie nur noch eine handelsübliche "Auspresspistole" für den Injektionskleber, sowie eine Bürste zur Reinigung der Bohrlöcher und einen Bit - entspricht einem normalem M6 Imbus für die Gewindestifte, wie er in den meisten Werkzeugkoffern zu finden ist. Einen Kleb- u. Dichtstoff der Überstreichbar für Außenputz und für das "THERMAX 16/170 M12" einen 20x300mm Bohrer, da diese Gewindestange extrem lang ist.

Hinweis zur Montage

Eine genaue Drehmomentangabe zur Befestigung der Hutmuttern an die Gewindestifte des Thermax-Systems kann nicht gemacht werden. Als Orientierung kann gelten, dass die Hutmuttern mit dem Schraubenschlüssel handfest angezogen werden sollten.



Technische Details zu den Wandplatten

Dreiecks-Ankerplatte mit Augschraube
• Edelstahl V2A, einseitig geschliffen  • Lochdurchmesser mm: 13  • lasergeschnitten  • Plattendicke in mm: 5  • D: 10mm  • Länge  in mm: 255mm  • Breite in mm: 255  • Gewinde: M10  • Senkopfschraube M10  • Augschraube, verschraubt aus Edelstahl V4A, geschliffen

Ausführung Fixanker

Dübeldurchmesser metrisch

M10

Dübellänge (l)

100 mm

Befestigungshöhe (t fix)

20 mm

Befestigungshöhe max. reduziert (t fix ,red)

40 mm

Schlüsselweite

17 mm

Bohrernenndurchmesser (d 0)

10 mm

Bohrlochtiefe (h 1)

75 mm

Bohrlochtiefe reduziert (h 1,red)

55 mm

Effektive Verankerungstiefe (h ef)

60 mm

Effektive Verankerungstiefe reduziert (h ef,red)

40 mm

Werkstoff

Edelstahl A4

Drehmoment beim Verankern (T inst)

35 Nm

Durchgangsloch im anzuschließenden Bauteil (d f)

12 mm

Ausführung mit Injektionskleber & Gewindestangen

2x Gewindestangen

  • Edelstahl
  • L: 120mm
  • Gewinde: M12
  • Hutmutter & Unterlegscheibe aus Edelstahl

Fischer Siebhülse FIS H 20x85

  • Bohrernenndurchmesser    20 mm
  • min. Bohrlochtiefe           95 mm
  • min. Verankerungstiefe    85 mm



Ausführung mit Holzschrauben
  • Edelstahl
  • L: 100mm
  • Gewinde: 12
  • Unterlegscheibe aus Edelstahl



Größenempfehlung für: sehr große & schwere Sonnensegel
Weiterführende Links zu "3-Punkt Wandhalterung für Holz, Mauerwerk, WDVS - für große und schwere Segel"
Video Montageanleitung mehr

Video Montageanleitung zur Befestigung von schweren Lasten im WDVS (Wärmeverbundsystem)

Hier sehen Sie eine Video Montageanleitung zur Befestigung von schweren Lasten im WVDS (Wärmeverbundsystem) von Fischer. Bei dem zu sehendem Beispiel handelt es sich um eine Markise, das aber, was die Verankerung betrifft, eins zu eins auf die Montage von Wandbefestigungen für Sonnensegel zu übertragen ist.
