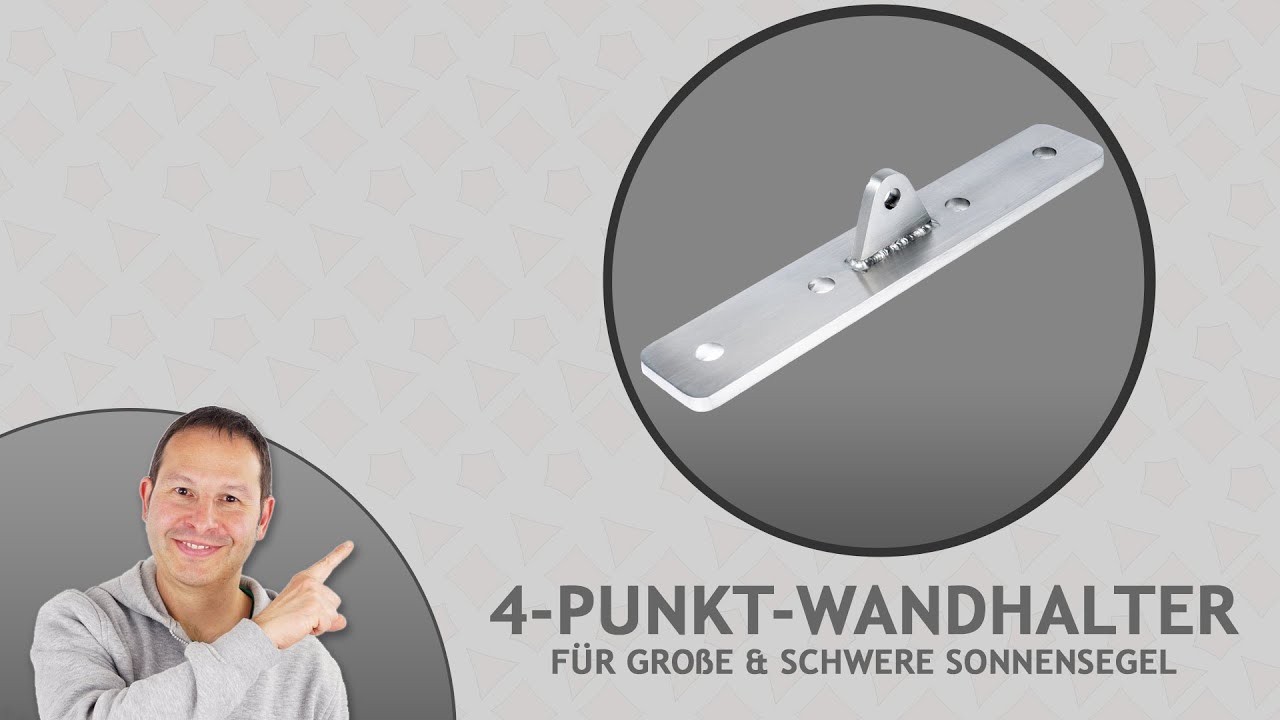

4-Punkt Wandhalterung für Holz, Mauerwerk, WDVS - für große & schwere Sonnensegel

• Bei unserer Variation mit Holzschrauben kann die Ankerplatte tragfähig in allen Holzwänden, -bohlen oder -sparren verankert werden.

Holzschrauben sind einsetzbar für:

• stabile und flächige Holzpfosten und Dachsparren

Lieferumfang:

• 1 x 4-Punkt-Ankerplatte aus V2A-Edelstahl, L: 280 mm, B: 60 mm, D: 8 mm
• 4 x Holzschrauben 12 x 100 mm und Unterlegscheiben aus Edelstahl

•  12 x 100 mm Holzschraube = mit einem 10 mm Bohrer ca. 90 mm tief vorbohren (Angaben für Hartholz; bei weichem Holz entsprechend geringer).

• Die 4-Punkt-Ankerplatten aus V2A-Edelstahl mit Gewindestangen inklusive Injektionsmörtel sorgen für einen dauerhaften Halt in Vollsteinen und mit zusätzlichen Siebhülsen auch in Lochsteinen.

Lieferumfang:

• 1 x 4-Punkt-Ankerplatte aus V2A-Edelstahl, L: 280 mm, B: 60 mm, D: 8 mm
• 4 x Gewindestangen mit Hutmuttern und Unterlegscheiben aus Edelstahl
• 4 x Siebhülsen 20 x 130 mm
• 1 x Injektionsmörtel von Upat Injektionsmörtel UPM 33 - 300 ml, styrolfrei + 2 x Stabmischer

• Zu dem Injektionsmörtel von Upat für Beton, Vollziegel, Lochstein und Leichtbeton sowie Kalksandstein werden Ihnen Gewindestangen inkl. passender Siebhülsen zur sicheren Befestigung in zweischaligem Mauerwerk mitgeliefert. - 500 mm Gewindestange - individuell anpassbar:

• Mit dieser 500 mm langen Gewindestange können Sie die Vormauerschale und bis ca. 25 cm Dämmschicht überwinden und Ihr Sonnensegel sicher in Ihrem 2-schaligen Mauerwerk zuhinterst verankern.
Eine Anleitung, wie Sie Ihre Gewindestange passend für Ihre Gegebenheiten (Dämmschicht) anpassen, finden Sie nach Ihrem Kauf wie viele andere Hilfen & Tipps in Ihrem Premiumbereich. -
Tipp:

• Sollte sich ein Teil der Siebhülse in der Dämmschicht bzw. Luftschicht befinden, kann dieser mit Klebeband abgeklebt werden. Die Mauerwerksschalen werden besser verbunden, ohne dass der Kleber in die Luftschicht gelangt.

• Sollten Sie im hinteren Mauerwerk keinen Lochstein haben, benötigen Sie die mitgelieferten Siebhülsen nicht und Sie können, je nach Tiefe des hinteren Mauerwerks, auch tiefer bohren, aber max. bis 2 cm vor dem Ende des Steines. Wenn der Stein 20 cm tief ist, können Sie bis zu 18 cm tief bohren. Max. 2 cm sollten die Grenze sein.

Tipp: Wenn Sie den Injektionsmörtel bei Klinker einsetzen, sollten Sie besonders auf die richtige Platzierung des Klebers achten. Es besteht die Gefahr, dass er sich komplett in den Zwischenraum des Klinkers schiebt, wenn nach dem Bohren, Säubern und Kleben die Gewindestange reingesetzt wird.

Wichtig: Bei glasierten Ziegeln raten wir davon ab, M12-Gewindestangen in die Fugen einzusetzen, da andernfalls Teile der Ziegel abbrechen können.

Lieferumfang:

• 1 x 4-Punkt-Ankerplatte aus V2A-Edelstahl, L: 280 mm, B: 60 mm, D: 8 mm
• 2 x Injektionsmörtel von Upat Injektionsmörtel UPM 33 - 300 ml, styrolfrei + 4 x Stabmischer + 2 x Stabmischer-Verlängerungen*
• 4 x M12 x 500 mm Gewindestangen* mit Hutmuttern und Unterlegscheiben aus Edelstahl
• 4 x Siebhülsen 20 x 130 mm

Siebhülsen - mehr Sicherheit & geringerer Verbrauch von Injektionsmörtel

Siebhülsen sind bei der Verankerung von Gewindestangen mit Injektionsmörtel in Hohlkammer- und Lochsteinen unerlässlich. Ohne Siebhülsen würde sich der Verbundmörtel ungehindert in den Hohlräumen des Mauerwerks ausbreiten und keinen optimalen Halt für die Gewindestangen bieten.

Vorher in das Bohrloch eingesetzt, können Sie anschließend sparsam und effektiv den Injektionsmörtel in die Siebhülse einspritzen - bester Halt & keine Verschwendung.

*passend zu kürzen - je nach Dämmstärke vor Ort

• Das hier angebotene Thermax 12/110 M12 eignet sich für bis zu 11 cm dicke Wärmedämmung.

Lieferumfang:

• 1 x 4-Punkt-Ankerplatte aus V2A-Edelstahl, L: 280 mm, B: 60 mm, D: 8 mm
• 4x Thermax 12/110 M12-Ankerstangen inklusive 4x Anti-Kälte-Konen, 4x U-Scheiben A4, 4x Hutmuttern A4 (anders als bei Fischer), 4x Siebhülsen 20 x 130 mm + (pro Bestellung 2x Fräsklingen, 1x Gewindestift M12-A4, 1x Montageanleitung von Fischer)
• 1x Injektionsmörtel von Upat - Injektionsmörtel UPM 33 - 300 ml, styrolfrei + 2 x Stabmischer
• 1x Maleracryl/Acryldichtstoff für außen von Würth

• Das hier angebotene Thermax 16/170 M12 eignet sich für bis zu 17 cm dicke Wärmedämmung. Wenn Sie im hinteren Mauerwerk Beton haben, können Sie sogar bis zu 26 cm Dämmung überwinden.

Lieferumfang:

• 1 x 4-Punkt-Ankerplatte aus V2A-Edelstahl, L: 280 mm, B: 60 mm, D: 8 mm
• 4x Thermax 16/170 M12-Ankerstangen inklusive 4x Anti-Kälte-Konen, 4x U-Scheiben A4, 4x Hutmuttern A4 (anders als bei Fischer), 4x Siebhülsen 20 x 200 mm + (pro Bestellung 2x Fräsklingen, 1x Gewindestift M12-A4, 1x Montageanleitung von Fischer)
• 1 x Upat Injektionsmörtel UPM 33 - 300 ml, styrolfrei + 2 x Stabmischer + 2 x Stabmischer-Verlängerungen
• 1 x Maleracryl/Acryldichtstoff für außen von Würth

• Das hier angebotene Thermax 16 M12 mit verlängerter M16-Gewindestange (500 mm) eignet sich zur Verankerung der Wandplatte aus V2A-Edelstahl im WDVS. In Kombination mit Injektionsmörtel gewährleistet das System einen dauerhaften Halt in Vollsteinen sowie – unter Verwendung zusätzlicher Siebhülsen – auch in Lochsteinen des hinteren Mauerwerks - geeignet für Wärmedämmungen bis zu 30 cm Stärke.
• Sie benötigen einen 20 x 500 mm Steinbohrer!


Lieferumfang:

• 1 x 4-Punkt-Ankerplatte aus V2A-Edelstahl, L: 280 mm, B: 60 mm, D: 8 mm
• 4 x Thermax 16 M12 mit M16-Ankerstangen in 500 mm Länge inklusive 2 x Anti-Kälte-Konen, 2 x U-Scheiben A4, 2 x Hutmuttern A4 (anders als bei Fischer), 2 x Siebhülsen 20 x 200 mm + (pro Bestellung 2 x Fräsklingen, 1 x Gewindestift M12-A4, 1 x Montageanleitung von Fischer)
• 1 x Upat Injektionsmörtel UPM 33 - 300 ml, styrolfrei + 2 x Stabmischer + 2 x Stabmischer-Verlängerungen
• 1 x Maleracryl/Acryldichtstoff für außen von Würth

• Dieses System ist für Dämmschichten von 6 - 17 cm geeignet und muss ca. 10 cm im Holzständerwerk eingeschraubt sein.**

Eine detaillierte Anleitung zur Montage finden Sie hier:

Lieferumfang

• 1 x 4-Punkt-Ankerplatte aus V2A-Edelstahl, L: 280 mm, B: 60 mm, D: 8 mm
• 4 x Stockschrauben Pina Design® mit 12-mm-Holzgewinde und Thermax 12/170 M12 inklusive 4 x Anti-Kälte-Konen, 4 x U-Scheiben A4, 4 x Hutmuttern A4 (anders als bei Fischer) + (pro Bestellung 2 x Fräsklingen, 1 x Gewindestift M12-A4, 1 x Montageanleitung von Fischer)
• 1 x verzinkte Gewindestange M20 x 205 mm von Fischer
• 1 x Maleracryl/Acryldichtstoff für außen von Würth

**Wichtig:

• Vergewissern Sie sich im Vorhinein, wo sich das Zentrum des Ständers Ihres Holzständerwerkes befindet. Richten Sie die Ankerplatte aus und markieren Sie die Bohrlöcher. Achtung: Bohren Sie unbedingt Hartholz und Leimbinder mit einem ø 10 mm und weiche Hölzer mit einem ø 8 mm Bohrer vor.

Lieferumfang

• 1 x 4-Punkt-Ankerplatte

• Edelstahl V2A, geschliffen

Entdecken Sie unseren hochleistungsfähigen Upat Injektionsmörtel UPM 33 - 300 ml – die ideale Lösung für Ihre anspruchsvollen Befestigungsprojekte.

Mit seiner fortschrittlichen Formel bietet unser Mörtel eine sichere Verankerung in gerissenem Beton, Mauerwerk und erfüllt höchste Brandschutzstandards.
Entwickelt für die effiziente Anwendung in einer Vielzahl von Baustoffen, ermöglicht unser Produkt randnahes Befestigen ohne Spreizdruck, was Montageschäden im Randbereich verhindert und für eine optimale Nutzung des Raums sorgt.

Ihre Vorteile

• Sichere Verankerung: Zulassungen für gerissenen Beton und Mauerwerk sowie erfüllte Brandschutzstandards garantieren höchste Sicherheit.
• Randnahes Befestigen: Spreizdruckfreie Installation ermöglicht geringe Rand- und Achsabstände, schützt den Randbereich vor Schäden.
• Effizienz im Lochstein: Spezielle Siebhülse minimiert den Mörtelverbrauch und sorgt für eine saubere Installation im Lochstein-Mauerwerk.
• Wiederverwendbarkeit: Angebrochene Kartuschen können durch Wechsel des Statikmischers weiterverwendet werden - reduziert Abfall und spart Kosten.
• Styrolfrei: Gewährleistet eine sicherere Anwendungsumgebung und minimiert Gesundheitsrisiken, da keine styrolbedingten Dämpfe freigesetzt werden. Ideal für Innenräume und schlecht belüftete Bereiche.
• Flexibles Arbeiten: Auch bei Arbeitsunterbrechungen bleibt die angebrochene Kartusche durch den Austausch des Statikmischers einsatzbereit, was die Flexibilität erhöht - ideal für abschnittsweises Arbeiten.
• Vielseitige Anwendung: Geeignet zur Befestigung von Stahlträgern, Dachkonstruktionen, Vordächern, Markisen, Sonnensegeln und mehr – sowohl bei Vorsteckmontage (Bauteil wird nachträglich montiert) als auch bei Durchsteckmontage (Montage durch das Bauteil hindurch).

Lieferumfang (Anzahl je nach Mauerwerk)

• Upat Injektionsmörtel UPM 33 - 300 ml, styrolfrei + 2 x Stabmischer und je nach Auswahl 1 x Stabmischer-Verlängerung

Aushärtezeiten des Mörtel und Wartezeiten bis zum Aufbringen der Last

Zur Verarbeitung muss die Kartuschentemperatur mindestens +5 °C betragen.

* In feuchtem Verankerungsgrund oder wassergefülltem Bohrloch sind die Aushärtezeiten zu verdoppeln.

Tipp:

Optimieren Sie die Verarbeitungsdauer an sehr heißen Tagen, indem Sie, wenn möglich, die Montage auf die kühleren Morgen- oder Abendstunden legen und die extreme Mittagshitze vermeiden.

Außerdem können Sie die Kartusche des Ankerklebers vor der Verarbeitung z. B. im Kühlschrank etwas abkühlen.

Aber Vorsicht: Die Kartuschentemperatur sollte bei der Verarbeitung nicht unter 15° C liegen.

Montage im Vollstein

Montage im Lochstein

Anwendungen
Stahlträger, Dachkonstruktionen, Vordach, Carport, Balkongeländer. Treppengeländer, Brückengeländer, Balkenverankerung, Fenster, Fassadenkonstruktion

Baustoffe
Zugelassen für:

• Beton C20/25 bis C50/60, gerissen und ungerissen
• Hochlochziegel
• Kalksand-Vollstein
• Kalksand-Lochstein
• Porenbeton
• Hohlblock aus Leichtbeton

Zulassungen

• ETA-10/0171
• ETA-15/0554
• DoP No. 0064
• DoP No. 0071
• DoP No. 0204
• DoP No. 0205
• DoP No. 0288

 Lastentabelle:

  » Alle Lastentabelle zum Produkt als PDF herunterladen «

 Sicherheitsdatenblatt:

  » Alle Sicherheits-Informationen zum Produkt als PDF herunterladen «
