Wandbefestigung aus Edelstahl für Holz, Mauerwerk komplett und WDVS - für große Sonnensegel

Ausführung mit Injektionskleber & Gewindestangen mit Siebhülsen für Mauerwerk

Zu dem Injektionskleber von Mungo® für Beton, Vollziegel, Lochstein und Leichtbeton sowie Kalksandstein werden Ihnen passende Gewindestangen inkl. passender Siebhülsen zur sicheren Befestigung in zweischaligem Mauerwerk mitgeliefert.

Der Injektionskleber reicht je nach Bausubstanz (bei Hohlziegel ist der Verbrauch höher als bei Beton) für 1-2 Bohrlöcher, wegen der extremen Bohrlochlänge.

Die passende Länge können Sie wie folgt für sich berechnen:

Tipp:

Sollte sich ein Teil der Siebhülse in der Dämmschicht bzw. Luftschicht befinden, kann dieser mit Klebeband abgeklebt werden. Die Mauerwerksschalen werden besser verbunden, ohne dass der Kleber in die Luftschicht gelangt.

Sollten Sie im hinteren Mauerwerk keinen Lochstein haben, benötigen Sie die mitgelieferten Siebhülsen nicht und Sie können, je nach Tiefe des hinteren Mauerwerks, auch tiefer bohren, aber max. bis 2cm vor dem Ende des Steines. Wenn der Stein 20cm tief ist, können Sie bis zu 18cm tief bohren. Max. 2cm sollten die Grenze sein.

Gewindestangen und Injektionskleber sind einsetzbar für:

• Beton C20/25 - Druckfestigkeit 25 N/mm²
• Vollziegel (Vorsicht bei glasierten Ziegeln, Bruchgefahr, weil M12er Gewinde)
• Lochstein - Hochlochziegel, Kalksandstein
• Leichtbeton - Gasbeton, Porenbeton, Bims
• Kalksandstein

Tipp: Wenn Sie den Injektionskleber bei Klinker einsetzen, sollten Sie besonders auf die richtige Platzierung des Klebers achten. Es besteht die Gefahr, dass er sich komplett in den Zwischenraum des Klinkers schiebt, wenn nach dem Bohren, Säubern und Kleben die Gewindestange reingesetzt wird.

Wichtig: Wir raten ab bei glasierten Ziegeln M12er Gewindestangen in die Fugen einzusetzen, da Teile des Ziegels abbrechen können. Nutzen Sie stattdessen M10er Gewindestangen und Ankerplatten für große Segel.

Lieferumfang:

• Wandbefestigung aus Edelstahl
• 2x Injektionskleber von Mungo® - MIT-SE Plus Vinylester-Mörtel, styrolfrei
• Inklusive Stabmischer + Stabmischer-Verlängerung

Je nach Auswahl

• 2x M12/350mm Gewindestange* mit Hutmutter und Unterlegscheibe aus Edelstahl
• 2x Siebhülse 20x200

oder

• 2x M12/400mm Gewindestange* mit Hutmutter und Unterlegscheibe aus Edelstahl
• 2x Siebhülse 20x200

Siebhülsen - mehr Sicherheit & geringerer Verbrauch von Injektionsmörtel

Siebhülsen sind bei der Verankerung von Gewindestangen mit Injektionsmörtel in Hohlkammer- und Lochsteinen unerlässlich. Ohne Siebhülsen würde der Verbundmörtel ungehindert in den Hohlräumen des Mauerwerks ausbreiten und keinen optimalen halt für die Gewindestange bieten.

Vorher in das Bohrloch eingesetzt, können Sie anschließend sparsam und effektiv den Injektionsmörtel in die Siebhülse einspritzen - bester Halt & keine Verschwendung.

 *passend zu kürzen - je nach Dämmstärke vor Ort

Für die Befestigung im WDVS bietet sich das innovative System Thermax von Fischer mit thermischem Trennmodul an. Wir bieten es mit dem Hochleistungs Kleber von Mungo® an (außer die Ausführung Holzständerwerk). Die Wandbefestigung für WDVS von Pina ist exakt an den Umfang des Anti-Kälte-Konus von Thermax angepasst.

Für die Mauer- und Holzständerwerk (die Stockschrauben werden von uns hergestellt und vor Ort verbaut) gleichermaßen optimal geeignete Befestigungslösung wird kein Kleber (Injektionsmörtel) benötigt, da die Stockschraube im Holzständerwerk verankert wird.

THERMAX von Fischer

Anwendungen bei:

• Wärmedämmverbundsysteme (WVDS)
• Vorgehängte hinterlüftete Fassaden (VHF)
• Deckenstirndämmung

Baustoffe

Zugelassen für:

• Beton, gerissen und ungerissen
• Hochlochziegel
• Hohlblocksteine aus Leichtbeton
• Kalksandlochstein
• Kalksandvollstein
• Vollziegel

Auch geeignet für:

• Porenbeton

Dämmmaterial wie z. B. Holzfaser, Kork, Hanf, Schilf, Gras, Perlite, Mineralwolle , Mineralschaum, Polystyrol-Hartschaum, Polystyrolpartikel-Schaum, Polystyrolextruder-Schaum, Polyurethan-Hartschaum oder auch Vakuumdämmplatten

Mungo® Injektionskleber

Mit dem 2 Komponenten-Injektionsmörtel/-kleber von dem Schweizer Profi-Hersteller Mungo® kaufen Sie eine sichere Befestigung zur Montage von Fischer Thermax-Systemen.

• Umweltfreundlich: Injektionsmörtel/-kleber enthält kein gesundheitsschädliches, leicht entzündliches Styrol und ist ein VOC freies Produkt (flüchtige organische Verbindungen)
• Geprüft & sicherer Halt: Zertifikat der US-Behörde NSF und Brandschutz geprüft nach F30-F120 & F180 ist, sowie sehr tragfähig & schnellhärtend
• Keine Zusatzkosten: Passt in jede handelsübliche Standard Kartuschenpistole

Baustoffe - Anwendungen:

• Beton C20/25 - Druckfestigkeit 25 N/mm²
• Vollziegel
• Lochstein - Hochlochziegel
• Leichtbeton - Gasbeton, Porenbeton, Bims
• Kalksandstein

Tipp: Verwenden Sie Injektionskleber erst ab einer Außentemperatur von 5 Grad, da Sie sonst mit Aushärtzeiten von über 2 Tagen rechnen müssen. Bei hohen Außentemperaturen von 30-35 Grad ist der Injektionskleber schon nach wenigen Minuten ausgehärtet und direkt belastbar. Mehr Informationen dazu auf der Rückseite der Kartusche.

Ausführung - THERMAX 12/110 M12 - für 6-11cm Dämmung + Kleber

Das hier angebotene Thermax 12 eignet sich für bis zu 11 cm dicke Wärmedämmung.

Eine Kartusche des Injektionsklebers reicht je nach Bausubstanz für 2-4 Bohrlöcher.

Ausführung - THERMAX 16/170 M12 - für 12-17cm Dämmung + Kleber

Das hier angebotene Thermax 16 eignet sich für bis zu 17 cm dicke Wärmedämmung. Sie benötigen einen 20x300mm Bohrer!

Eine Kartusche des Injektionsklebers reicht je nach Bausubstanz für 2 - 3 Bohrlöcher.

Ausführung -THERMAX Konus (Holzständerwerk) 12/140 M12 Pina Stockschraube - für 6-14cm Dämmung

Dieses System ist für Dämmschichten von 6-14 cm geeignet und muss ca. 10 cm im Holzständerwerk eingeschraubt sein.*

Wichtig:

• * Vergewissern Sie sich im Vorhinein, wo sich das Zentrum des Ständers Ihres Holzständerwerkes befindet. Richten Sie die Ankerplatte aus und markieren Sie die Bohrlöcher. Achtung: Bohren Sie unbedingt Hartholz und Leimbinder mit einem ø10mm- und weiche Hölzer mit einem ø8mm-Bohrer vor.

Eine detaillierte Anleitung zur Montage finden Sie hier:

• Sie benötigen zum Abdichten/Versiegeln des Ringspaltes um den Thermax-Konus zusätzlich noch einen Kleb- und Dichtstoff, der überstreichbar für Außenputz ist (wie z. B. den Fischer Multi-Kleb- und Dichtstoff KD), damit die Fassade in der Putzebene komplett abgedichtet ist. Ein Kleb- und Dichtstoff ist nicht im Lieferumfang enthalten.

Lieferumfang

Bei Auswahl:

Ankerplatte mit Augschraube

• Wandbefestigung aus Edelstahl
• mit 10er Augschraube

Bei zusätzlicher Auswahl von:

THERMAX 12/110 M12 - für 6-11cm Dämmung + Kleber

• 2x Ankerstangen M12*, 2x Anti-Kälte-Konen, 2x Gewindestift M12-A4, 2x U-Scheiben A4, 2x Hutmuttern A4 (anders als bei Fischer), 2x Siebhülsen 20x130. Pro Bestellung: 2x Fräsklingen, 1x Bit M6 Inbus, 1x Montageanleitung von Fischer
• Injektionskleber von Mungo® - MIT-SE Plus Vinylester-Mörtel, styrolfrei + 2x Stabmixer

THERMAX 16/170 M12 - für 12-17cm Dämmung + Kleber

• 2x Ankerstangen M16*, 2x Anti-Kälte-Konen, 2x Gewindestift M12-A4, 2x U-Scheiben A4, 2x Hutmuttern A4 (anders als bei Fischer), 2x Siebhülsen 20x200. Pro Bestellung: 2x Fräsklingen, 1x Bit M6 Inbus, 1x Montageanleitung von Fischer
• Injektionskleber von Mungo® - MIT-SE Plus Vinylester-Mörtel, styrolfrei + 2x Stabmixer, 1x Verlängerung

THERMAX Konus (Holzständerwerk) 12/140 M12 Pina Stockschraube - für 6-14cm Dämmung

• 2x Ankerstangen mit Holzgewinde M12* (Stockschraube) Pina Design®, 2x Anti-Kälte-Konen, 2x Gewindestift M12-A4,
  2x U-Scheiben A4, 2x Hutmuttern A4 (anders als bei Fischer). Pro Bestellung: 2x Fräsklingen, 1x Bit M6 Inbus,
  1x Montageanleitung von Fischer, 1x verzinkte Gewindestange M20x205mm von Fischer

Was Sie noch benötigen?

Zum Bohrhammer + Bohrer benötigen Sie nur noch eine handelsübliche "Auspresspistole" für den Injektionskleber, sowie eine Bürste zur Reinigung der Bohrlöcher. Einen Kleb- u. Dichtstoff der Überstreichbar für Außenputz und für das "THERMAX 16/170 M12" einen 20x300mm Bohrer, da diese Gewindestange extrem lang ist. Des Weiteren eine Metallsäge um die Gewindestangen passend für Ihre Dämmschicht/Verankerung vor Ort zu kürzen.

Hinweis zur Montage

Eine genaue Drehmomentangabe zur Befestigung der Hutmuttern an die Gewindestifte des Thermax-Systems kann nicht gemacht werden. Als Orientierung kann gelten, dass die Hutmuttern mit dem Schraubenschlüssel handfest angezogen werden sollten.

Technische Details zu den Wandplatten

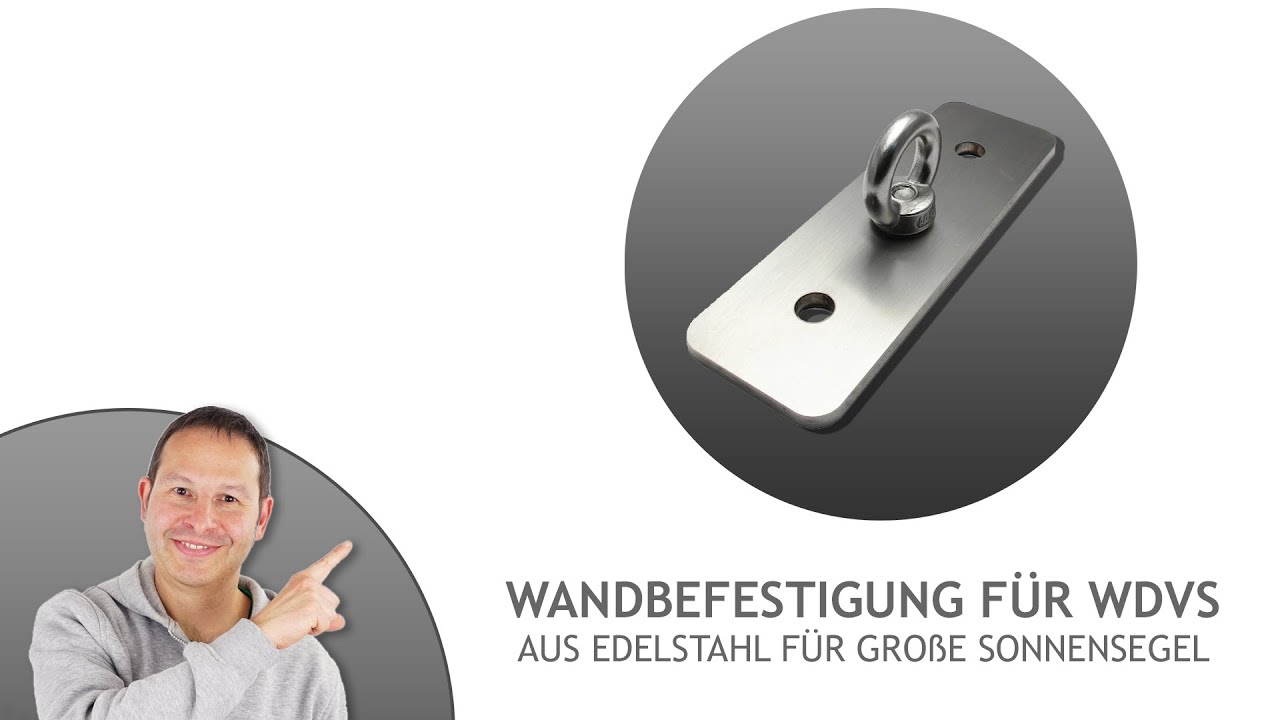

Ankerplatte mit Augschraube
• Edelstahl V2A, einseitig geschliffen  • Lochdurchmesser mm: 13  • lasergeschnitten  • Plattendicke in mm: 6  • D: 10mm  • Länge  in mm: 180  • B: 25mm  • Breite in mm: 60  • Gewinde: M10  • Senkopfschraube M10  • Augschraube, verschraubt aus Edelstahl V4A, geschliffen

Haltewerte/Lasten** für Wandbefestigungen mit 2x M12er Gewindestangen in:

Haltewerte/Lasten für Wandbefestigung mit 2x Holzschrauben 12/100mm:

*passend zu kürzen - je nach Dämmstärke vor Ort
**(Werte errechnet für 110mm M12er Gewindestangen, die mit unserem Mungo Injetionskleber MIT-SE Plus verankert wurden)
