Wandhalter aus Edelstahl - für sehr große Sonnensegel

BEFESTIGUNG » für sehr große & schwere Segel

Sonnensegel-Wandhalter aus Edelstahl - stabil und sicher

Profi-Wandhalter für sehr große Sonnensegel eignen sich hervorragend, um Sonnensegel an verschiedensten Hauswänden sicher zu befestigen.

Den Wandhalter Inneneck können Sie auch für ein Wärmedämmverbundsystem (WDVS) - mit dem Thermax-System von Fischer verwenden. Sie finden diese Befestigung in unserem Shop hier oder wenn Sie runterscrollen unter den empfohlenen Produkten zum Inneneck-Wandhalter.

• Sicher, belastbar und stabil – besonders geeignet für sehr große & schwere Segel
• Witterungsbeständig - aus rostfreiem Edelstahl
• Verschiedene Wandhalterformen – passend für unterschiedliche bauliche Gegebenheiten
• 5 Jahre Garantie auf unsere Wandhalterungen

Der Außeneck Wandhalter 15x15cm kann nicht für Klinker genutzt werden. Nutzen Sie dafür den Außeneck-Wandhalter 30x30cm. Den finden Sie hier auch als Befestigungslösung für WDVS.

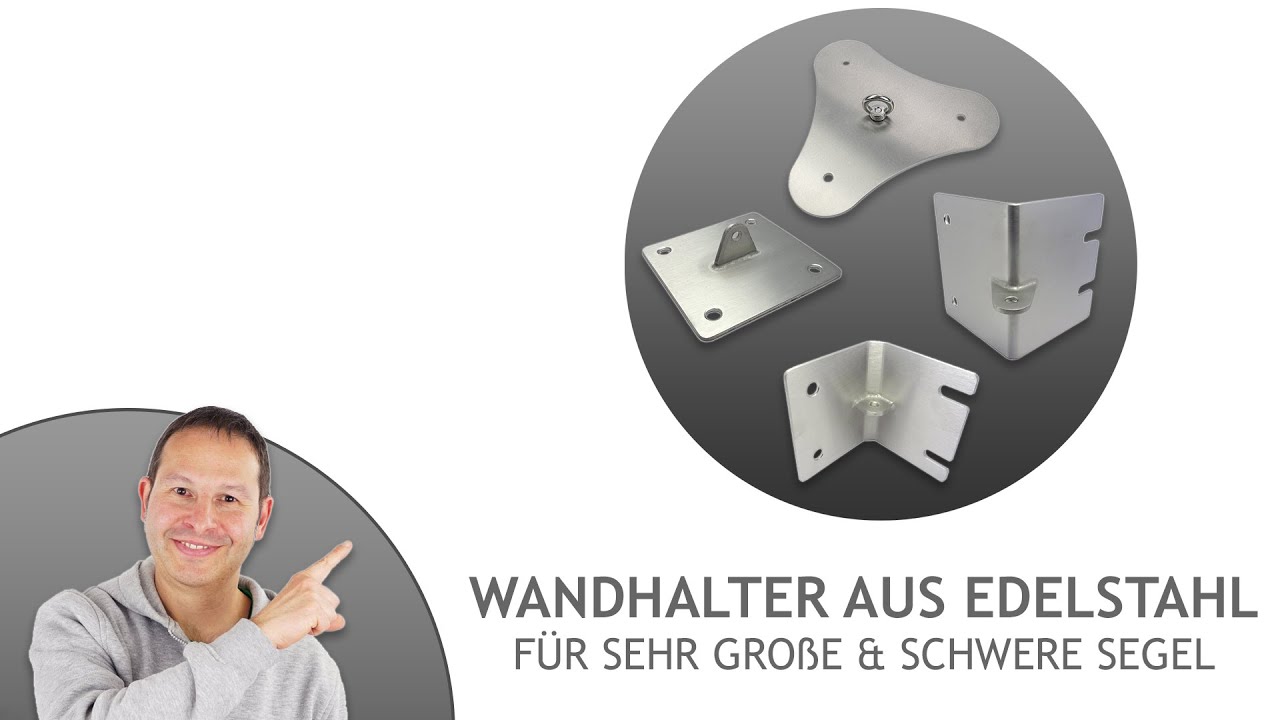

Mit dem Laden des Videos akzeptieren Sie die Datenschutzerklärung von YouTube. Mehr erfahren

Wandhalter

Lieferumfang bei Ihrer Auswahl:

• Wandhalter in quadratisch aus Edelstahl
• Wandhalter Inneneck aus Edelstahl
• Wandhalter Außeneck aus Edelstahl (nicht für Klinker)
• Wandhalter Außeneck in lang aus Edelstahl (für Klinker)
• 3-Punkt Wandhalter aus Edelstahl

Zu dem Injektionskleber von Mungo® für Beton, Vollziegel, Lochstein und Leichtbeton sowie Kalksandstein werden Ihnen passende 4x M12er-Gewindestangen inkl. passender Siebhülsen zur sicheren Befestigung in fast jedem Mauerwerk mitgeliefert.

Der Injektionskleber reicht je nach Bausubstanz (bei Hohlziegel ist der Verbrauch höher als bei Beton) für 4-6 Bohrlöcher.

Tipp: Wenn Sie den Injektionskleber bei Klinker einsetzen, sollten Sie besonders auf die richtige Platzierung des Klebers achten. Es besteht die Gefahr, dass er sich komplett in den Zwischenraum des Klinkers schiebt, wenn nach dem Bohren, Säubern und Kleben die Gewindestange reingesetzt wird.

Siebhülsen - mehr Sicherheit & geringerer Verbrauch von Injektionsmörtel

Siebhülsen sind bei der Verankerung von Gewindestangen mit Injektionsmörtel in Hohlkammer- und Lochsteinen unerlässlich. Ohne Siebhülsen würde der Verbundmörtel ungehindert in den Hohlräumen des Mauerwerks ausbreiten und keinen optimalen halt für die Gewindestange bieten.

Vorher in das Bohrloch eingesetzt, können Sie anschließend sparsam und effektiv den Injektionsmörtel in die Siebhülse einspritzen - bester Halt & keine Verschwendung.

Gewindestangen und Injektionskleber sind einsetzbar für:

• Beton C20/25 - Druckfestigkeit 25 N/mm²
• Vollziegel
• Lochstein - Hochlochziegel, Kalksandstein
• Leichtbeton - Gasbeton, Porenbeton, Bims
• Kalksandstein

Lieferumfang zu Ihrer Wandhalter-Auswahl:

• Injektionskleber von Mungo® - MIT-SE Plus Vinylester-Mörtel, styrolfrei
• Inklusive Stabmischer
• 4x M12er-Gewindestange mit Hutmutter und Unterlegscheibe aus Edelstahl
• 4x Siebhülsen 20x85

3-Punkt Wandhalter

• Injektionskleber von Mungo® - MIT-SE Plus Vinylester-Mörtel, styrolfrei
• Inklusive Stabmischer
• 3x M12er-Gewindestange mit Hutmutter und Unterlegscheibe aus Edelstahl
• 3x Siebhülsen 20x85

Hinweis zur Montage

Eine genaue Drehmomentangabe zur Befestigung der Muttern an die ins Mauerwerk eingeklebten Gewindestangen kann nicht gemacht werden. Als Orientierung kann gelten, dass die Muttern mit dem Schraubenschlüssel handfest angezogen werden sollten.

Ausführung mit Holzschrauben

Mit dem Wandhalter Ihrer Wahl und mit 4x 10er-Holzschrauben haben Sie eine sichere Befestigung für Ihr Holzhaus, für stabile Dachsparren oder Holzpfosten. Sie kaufen eine grundsolide Halterung für Karabinerhaken, Segelspanner und Tauwerk: die optimale Wandbefestigung für sehr große & schwere Sonnensegel.

Holzschrauben für:

• stabile Dachsparren
• stabile Holzpfosten

Tipp:

Bohren Sie vor:

• 12/100mm-Holzschraube = mit einem 10mm-Bohrer ca. 9cm*

*Angaben für Hartholz. Bei weichem Holz entsprechend weniger.

Lieferumfang zu Ihrer Wandhalter-Auswahl:

• Wandhalter aus Edelstahl
• 4x Holzschrauben 12/100mm und Unterlegscheibe aus Edelstahl

3-Punkt Wandhalter

• 3x Holzschrauben 12/100mm und Unterlegscheibe aus Edelstahl

Technische Details zum Wandhalter, zur Gewindestange und zum Injektionsmörtel:

Wandhalter Ihrer Wahl

quadatisch

• Edelstahl V2A, einseitig geschliffen
• Größe: 150mm x 150mm
• Materialstärke: 6mm
• 4x Bohrungen à ø14mm

Inneneck*

• Edelstahl V2A, einseitig geschliffen
• Maße: Schenkellänge 150mm & 150mm, Höhe 170mm
• Materialstärke: 6mm
• 4x Bohrungen à ø14mm

Außeneck*

• Edelstahl V2A, einseitig geschliffen
• Maße: Schenkellänge 150mm & 150mm, Höhe 170mm
• Materialstärke: 6mm
• 4x Bohrungen à ø14mm

Dank verlängerter Aussparungen für die Schrauben können Sie Ungenauigkeiten beim Bohren leicht korrigieren.

Dreiecks-Ankerplatte mit Augschraube

• Edelstahl V2A, einseitig geschliffen
• Lochdurchmesser mm: 13
• lasergeschnitten  • Plattendicke in mm: 6
• D: 10mm  • Länge  in mm: 255mm
• Breite in mm: 255
• Gewinde: M10
• Senkopfschraube M10
• Augschraube, verschraubt aus Edelstahl V4A, geschliffen

Außeneckhalterung

• Edelstahl V2A, einseitig geschliffen
• Maße: Schenkellänge 300mm & 300mm, Höhe 170mm
• Materialstärke: 6mm
• 4x Bohrungen à ø14mm

Ausführung mit Injektionskleber & Gewindestangen

4x Gewindestangen

Gewindestange M12/150mm

Gewindestange - Gewinde: M12 und Länge 150mm

Siebhülse: FIS H 20x130, passend zu FIS A M12-M16

• Bohrernenndurchmesser    20 mm
• mind. Bohrlochtiefe            140 mm
• mind. Verankerungstiefe    110 mm

• Edelstahl
• L: 8100mm
• Gewinde: 12
• Unterlegscheibe aus Edelstahl

Haltewerte/Lasten* für Wandhalter mit 4x M12er Gewindestangen in:

*(Werte errechnet für 110mm M12er Gewindestangen, die mit unserem Mungo Injetionskleber MIT-SE Plus verankert wurden)

Technische Daten zum Injektionskleber von Mungo MIT-SE Plus Vinylester-Mörtel, styrolfrei

Zulassungen

Detail Informationen
